2N Indukční smyčka - obecná

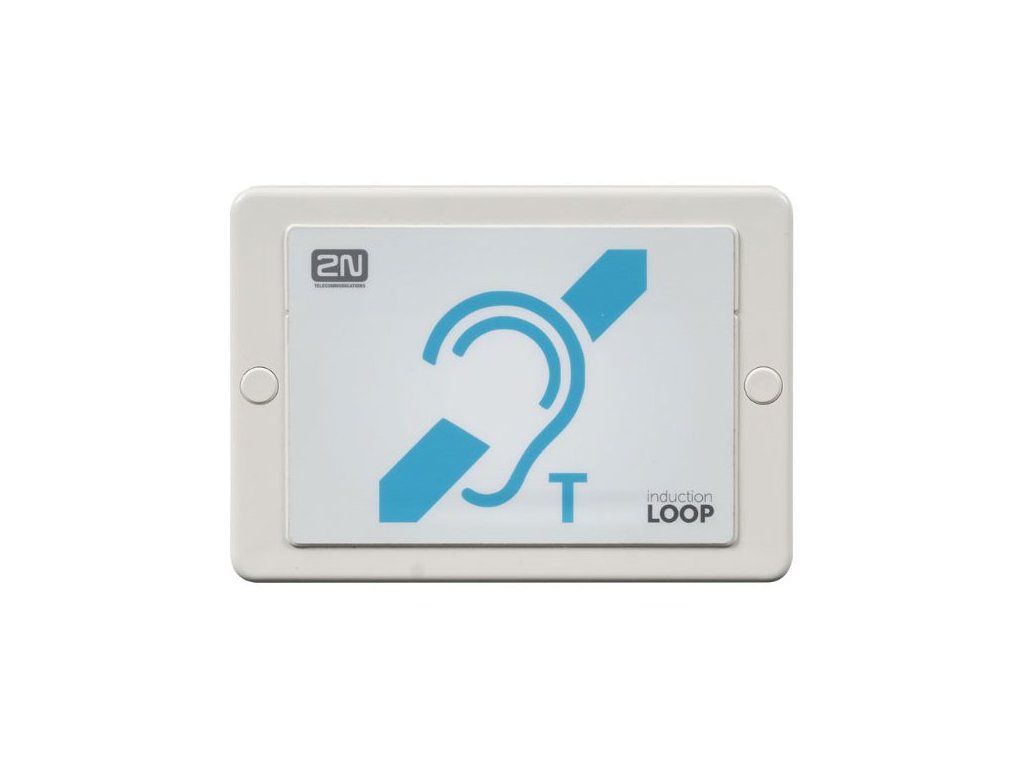

Indukční smyčka 2N přenáší zvuk bezdrátově z vnitřních stanic 2N přímo do sluchadel v souladu s normou IEC 60118-4.

Zařízení je určeno k montáži na dveře nebo stěnu a zajišťuje srozumitelnou hlasovou komunikaci pro sluchově postižené osoby. Vestavěná anténa pokrývá oblast před smyčkou signálem pro poslechová zařízení. Díky krytí IP65 je smyčka plně odolná vůči povětrnostním vlivům a vhodná pro venkovní instalaci.

Zařízení disponuje automatickým přechodem do pohotovostního režimu při absenci zvukového signálu, čímž snižuje spotřebu energie. Výstupní úroveň hlasitosti je nastavitelná podle podmínek místa instalace. Montáž je možná pomocí pouhých 2 šroubů, přičemž se připojuje jeden kabel ke zdroji signálu a druhý ke zdroji napájení.

Vstupní citlivost a impedance
Smyčka podporuje dva rozsahy vstupní úrovně: základní 100 mV – 6 V a zvýšený 1 V – 35 V, čímž pokrývá širokou škálu zdrojů signálu. Vstupní impedance výkonu je 2 kΩ paralelně s 0,3 H.

Výstupní výkon
Při zátěži 1 Ω dosahuje smyčka výstupního proudu 2,2 A (sinusový signál, plný výkon) nebo 1,6 A (signál pink noise). Při zátěži 8 Ω na polovičním výkonu poskytuje 730 mA (sinusový signál) nebo 520 mA (signál pink noise).

ZÁKLADNÍ SPECIFIKACE

Napájecí napětí: 8–18 V DC
Napájecí proud při 12 V (zátěž 1 Ω, plný výkon): 1,4 A (sinusový signál), 1 A (pink noise)
Napájecí proud při 12 V (zátěž 8 Ω, poloviční výkon): 550 mA (sinusový signál), 400 mA (pink noise)
Spotřeba v pohotovostním režimu: max. 10 mA
Přechod do pohotovostního režimu: 10 s bez signálu
Vstupní úroveň základní: 100 mV – 6 V
Vstupní úroveň zvýšená: 1 V – 35 V
Impedance vstupu: 2 kΩ paralelně s 0,3 H
Výstupní proud, zátěž 1 Ω: 2,2 A (sinusový signál), 1,6 A (pink noise)
Výstupní proud, zátěž 8 Ω: 730 mA (sinusový signál), 520 mA (pink noise)
Odolnost výstupu proti zkratu: neomezená doba
Kmitočtová charakteristika: 100 Hz – 5 kHz (±3 dB)
Rozsah pracovních teplot: –20 až +50 °C
Krytí: IP65
Rozměry (š × v × h): 144 × 100 × 31 mm
Hmotnost: 0,3 kg
