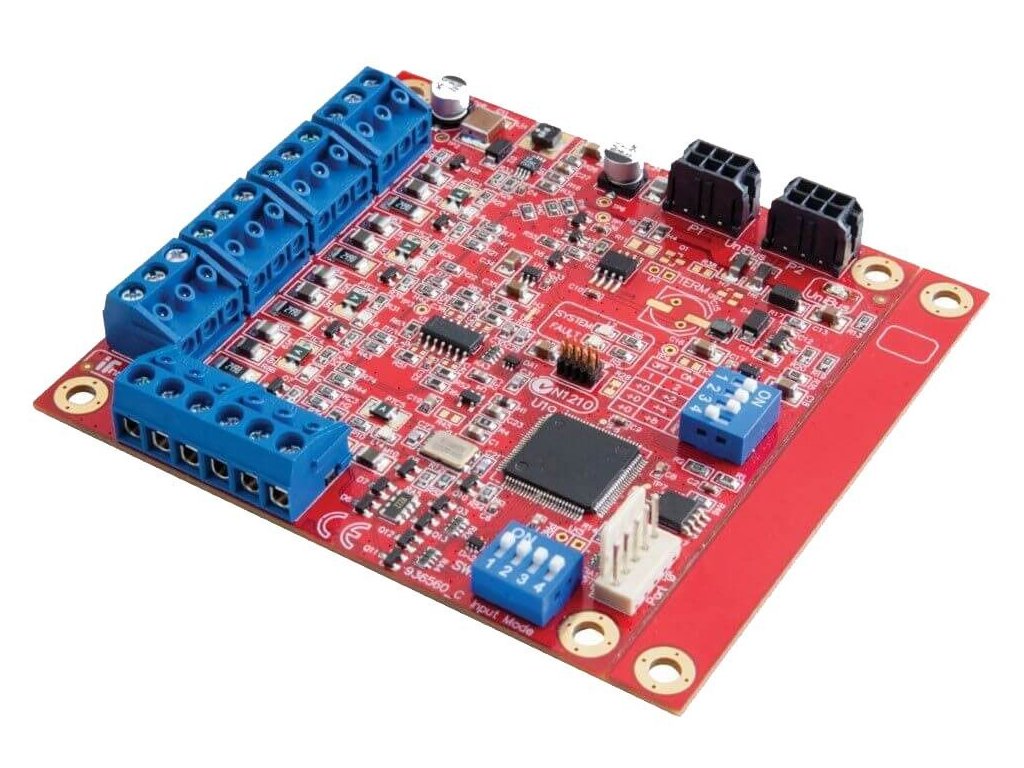

INTG-996560PCBK Integriti UniBus Analogue Module
Kód: E002-8436
Detailní popis produktu
INTG-996560PCBK Integriti UniBus Analogue Module
UniBus analogový expandér umožňuje monitorování, hlášení a spouštění akcí analogovými hodnotami na vstupech. Například: ovládat auxy a/nebo generovat zprávy/hlášení, když analogová úroveň z jednoho nebo více analogových vstupů překročí nebo klesne pod naprogramovaný spouštěcí bod.
Zaznamenávat analogové hodnoty do přehledu událostí v pravidelných intervalech.
Jakýkoli vstup lze nakonfigurovat tak, aby pracoval s napětím,
jako proudová smyčka nebo v sériovém režimu. Sériový režim
podporuje teplotní senzor P/N: 994089.
Analogové úrovně lze monitorovat a řídit ve škálovaných jednotkách
pomocí softwaru Integriti nebo na terminálu Elite/EliteX.
| Napájecí napětí | 11 – 14 V DC z hostitelského modulu |
| Proudová spotřeba | v klidu 50 mA, maximálně 230 mA (proudová smyčka 20 mA /vstup) |
| Výstup proudové smyčky (+CL1 až +CL4) | 24 V DC (individuální přepěťová ochrana) |
| Napájecí napětí sériového teplotního senzoru (1W+) | 5 V DC |
| Vstupní rozsah | na analog. vstupu 0 – 10 V DC |
| proudová smyčka 4 – 20 mA DC | |
| teplotní senzor -55°C -až 125°C | |
| Rozměry PCB (délka x šířka x výška) | 105 x 94 x 15 mm |
| Provozní podmínky | 0°C – 50°C, 15 – 85 % relativní vlhkosti, bez kondenzace |
Doplňkové parametry
| Modul: | Výstup relé;Expandér |
|---|---|
| Konektivita: | Datová sběrnice |
| Typ systému: | Převodník Opakovač;Zabezpečovací signalizace |
| Název systému: | Příslušenství;Měření a regulace;INTEGRITI |
| Prostředí instalace: | Signalizace;Automatizace;Vnitřní |
