Digitální transformace bezpečnostního průmyslu
Bezpečnostní průmysl prochází revolucí. Rozlišení kamer roste z Full HD přes 4K až k 8K, cloudová analýza videa vyžaduje masivní upload, AI zpracování běží v reálném čase a vzdálený přístup k záznamům je standardem. Tradiční síťová infrastruktura narážela na své limity – až doposud.
XGS-PON (10-Gigabit-capable Symmetric Passive Optical Network) je nejmodernější standard pasivních optických sítí, který přináší symetrickou přenosovou rychlost až 10 Gbps v obou směrech. Jde o přímého nástupce GPON (2,5G/1,25G) a XG-PON (10G/2,5G), navržený přesně pro požadavky moderních IP kamerových systémů, bezpečnostních center a inteligentních měst.
Proč je XGS-PON ideální pro kamerové systémy?
Klasická GPON infrastruktura (2,5G/1,25G) nestačí na současné požadavky. XGS-PON s přenosem 10 Gbps / 10 Gbps je klíčovým stavebním prvkem pro:
🎥 Velkokapacitní kamerové systémy
- Desítky až stovky 4K/8K kamer na jedné optické větvi
- Stabilní přenos bez komprese a ztrát kvality
- Dostatečná rezerva pro rozšíření systému
🏙️ Inteligentní města (Smart City)
- Metropolitní síť IP kamer s centrálním dohledem
- IoT senzory pro parkování, dopravu, městský mobiliář
- Jednotná infrastruktura pro všechny služby
🏢 Podnikové a průmyslové objekty
- Zabezpečení areálů, skladů, výrobních hal
- Integrace kamerového systému s ACS (access control)
- Symetrický přenos pro cloudové zálohy a AI analýzu
🏥 Kritická infrastruktura
- Nemocnice, letiště, nádraží, úřady
- Nonstop provoz s vysokou spolehlivostью
- Nízká latence pro okamžitý zásah
📡 Backhaul pro bezdrátové kamery
- Připojení 5G small cells pro mobilní dohled
- Podpora pro LTE/5G body pro dočasné akce
Klíčové výhody XGS-PON pro bezpečnostní systémy
⚡ Symetrie 10 Gbps / 10 Gbps
Proč je to zásadní pro kamery?
- Upload = download: moderní systémy potřebují nahrávat obrovské objemy videa do cloudu nebo datových center
- 4K kamera spotřebuje 20–50 Mbps, 8K kamera až 100 Mbps
- AI analýza videa vyžaduje rychlý upload pro zpracování v cloudu
- Vzdálený přístup k živému i archivovanému videu bez zpoždění
Příklad: 100 kamer 4K při 30 Mbps = 3 Gbps. XGS-PON má ještě rezervu 7 Gbps pro další služby.
📊 Vysoká hustota připojení
Na jeden optický port OLT (Optical Line Terminal) lze připojit:
- Teoreticky: až 256 koncových jednotek (ONU/ONT)
- Prakticky: 64–128 kamer nebo NVR jednotek
Výhody:
- Nižší náklady na infrastrukturu (méně OLT portů)
- Centralizovaná správa stovek zařízení
- Jednoduchá škálovatelnost
🔄 Kompatibilita s existující GPON infrastrukturou
Postupná migrace bez výpadků:
- XGS-PON běží paralelně s GPON na stejném optickém vlákně
- Můžete upgradovat po částech (např. nejprve kritické kamery)
- Chráníte investice do stávající infrastruktury
⚡ Nízká latence a vysoká spolehlivost
- Latence < 5 ms: okamžitá reakce na události
- QoS (Quality of Service): prioritizace video přenosu před ostatními daty
- Redundance: záložní cesty pro kritické kamery
- Pasivní síť: žádné aktivní prvky = minimální riziko výpadku
🌐 Škálovatelnost pro budoucnost
XGS-PON je připraven na:
- AI kamery s edge computing
- 8K a 360° kamery
- Teplotní a multispektrální kamery
- Integraci s dalšími IoT systémy (požární čidla, přístupové systémy)
Jak XGS-PON funguje?
🔬 Fyzická vrstva
- Single-fiber WDM architektura:
- Downstream (OLT → kamery): vlnová délka ~1577 nm
- Upstream (kamery → OLT): vlnová délka ~1270 nm
- TDMA přístup: OLT přiděluje časové sloty jednotlivým kamerám/NVR
- Koexistence s GPON: různé vlnové délky umožňují paralelní provoz

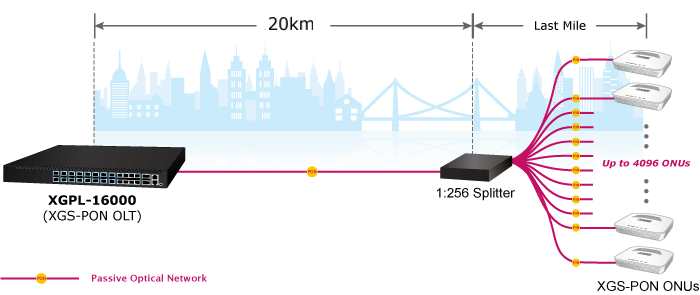

📏 Dosah a rozbočení (Split ratio)
- Dosah: až 20 km od centrály
- Split ratio: 1:32 / 1:64 / 1:128 (prakticky)
- Pasivní splittery: nevyžadují napájení = žádné aktivní body selhání
Porovnání technologií pro kamerové systémy
| PARAMETR | GPON | XG-PON | XGS-PON |
|---|---|---|---|
| Download rychlost | 2,5 Gbps | 10 Gbps | 10 Gbps |
| Upload rychlost | 1,25 Gbps | 2,5 Gbps | 10 Gbps ✅ |
| Počet 4K kamer (30 Mbps) | ~40 kamer | ~80 kamer | ~330 kamer ✅ |
| Symetrie (upload = download) | ❌ Ne | ❌ Ne | ✅ Ano |
| Vhodnost pro cloud zálohování | Omezená | Střední | Výborná ✅ |
| AI analýza v cloudu | ❌ | Částečně | ✅ Ano |
| Vlnové délky (nm) | 1490↓ / 1310↑ | 1577↓ / 1270↑ | 1577↓ / 1270↑ |
| Koexistence s GPON | – | ✅ Ano | ✅ Ano |
Migrace z GPON na XGS-PON: Praktický průvodce
✅ Co může zůstat:
- ✔️ Optická vlákna (OS2) a trasa ODN
- ✔️ Pasivní splittery 1:32 / 1:64 / 1:128 (širokopásmové)
- ✔️ Rozvaděče a kazety
- ✔️ Stávající GPON OLT (dočasně paralelně s koexistenčním prvkem)
🔄 Co je třeba vyměnit:
- 🔧 ONT/ONU jednotky u kamer a NVR → nahradit XGS-PON verzí
- 🔧 WDM slučovače (staré triplexery 1490/1310/1550 nm) → nahradit CEx (koexistenční prvek)
- 🔧 OLT karty → doplnit XGS-PON line cards nebo combo GPON+XGS-PON porty
📋 Migrační postup – kontrolní seznam:
- Audit ODN: Změřte vložné ztráty všech úseků (OTDR)
- Spočítejte optický rozpočet pro třídu N1 (
29 dB) nebo N2 (31 dB) - Identifikujte a vyměňte staré WDM prvky za CEx
- Zvolte split ratio dle rezervy rozpočtu (obvykle 1:64–1:128)
- Pilotní nasazení na jedné větvi (např. nejkritičtější kamery)
- Ověřte QoS a IGMP pro multicast video streamy
- Nastavte monitoring (1625/1650 nm OTDR) mimo provozní pásma

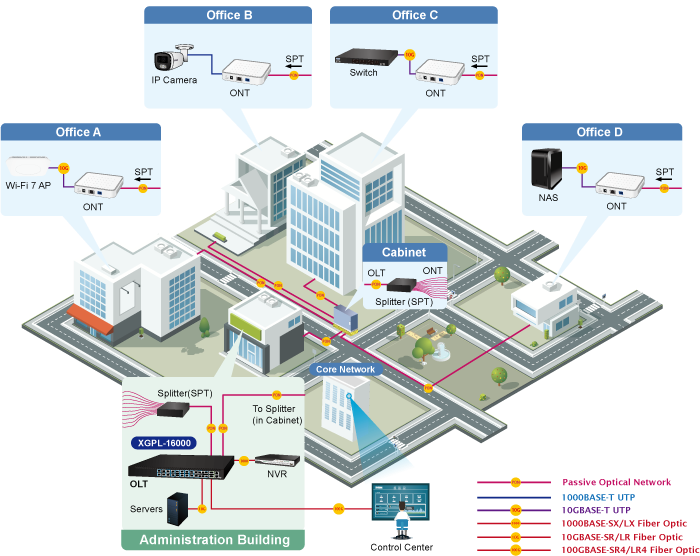

Topologie XGS-PON pro kamerové systémy
🏢 OLT (Optical Line Terminal) – Centrála
- Umístěn v datovém centru, dohledovém centru nebo serverovně
- Řídí downstream a přiděluje upstream časové sloty
- Šifrování AES-128 pro bezpečnost video přenosu
- Integrace s VMS (Video Management System) a NMS
🌐 ODN (Optical Distribution Network) – Pasivní síť
- Tvořená splittery 1:32 / 1:64 / 1:128
- Dosah až 20 km
- Nevyžaduje napájení = ideální pro venkovní prostředí
- Odolná proti přepětí a rušení

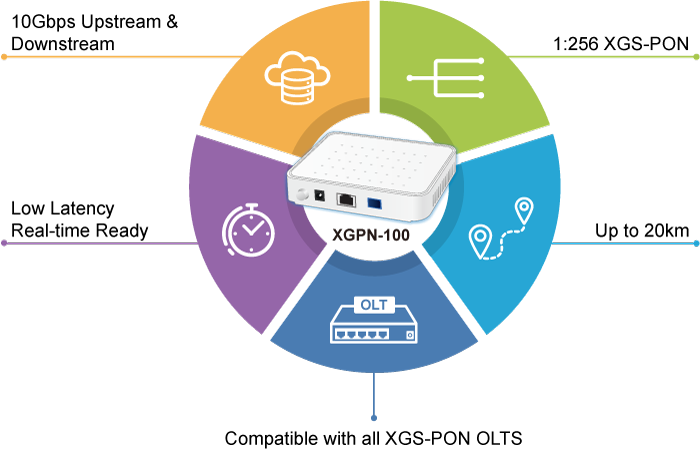

📹 ONU/ONT – Koncové jednotky u kamer
Převádí optický signál na Ethernet a často obsahuje:
- PoE++ porty pro napájení kamer (až 90W)
- VLAN tagging pro oddělení video přenosu
- QoS prioritizace pro video streamy
- IGMP snooping pro efektivní multicast
- TR-069/TR-369 pro vzdálenou správu (zero-touch provisioning)
Praktické příklady nasazení
🏙️ Příklad 1: Městský kamerový systém
Scénář: 200 kamer 4K v městském centru
- Topologie: 4× XGS-PON větve (split 1:64)
- Přenos: 200 kamer × 30 Mbps = 6 Gbps (rezerva 4 Gbps)
- Výhody:
- Centralizovaný VMS server
- Cloud záloha kritických kamer
- AI analýza dopravy v reálném čase
🏢 Příklad 2: Průmyslový areál
Scénář: 50 kamer 4K + 10× 8K kamera na vstupech
- Topologie: 1× XGS-PON větev (split 1:64)
- Přenos: (50 × 30 Mbps) + (10 × 100 Mbps) = 2,5 Gbps
- Výhody:
- Integrace s ACS (access control system)
- Redundantní připojení pro kritické body
- Nízká latence pro okamžitou reakci
🏥 Příklad 3: Nemocnice
Scénář: 150 kamer (oddělení, chodby, parkoviště)
- Topologie: 3× XGS-PON větve
- Přenos: ~4 Gbps + rezerva pro telemedicínu
- Výhody:
- Oddělené VLAN pro kamery a lékařské systémy
- 100% dostupnost díky pasivní síti
- Compliance s GDPR (šifrování)
Bezpečnost a správa
🔒 Bezpečnostní prvky
- AES-128 šifrování downstream provozu
- VLAN tagging a QinQ pro izolaci video přenosu
- ACL (Access Control Lists) pro omezení přístupu
- Port security proti neoprávněným zařízením
- Broadcast/multicast storm control
📊 Správa a monitoring
- CLI a SNMP v3 pro integraci s NMS systémy
- TR-069 / TR-369 (USP) pro automatickou konfiguraci
- RADIUS / TACACS+ pro autentizaci administrátorů
- Syslog pro audit a forenzní analýzu
- OTDR monitoring (1625/1650 nm) pro diagnostiku optiky
Optické rozpočty pro kamerové systémy
| TŘÍDA | OPTICKÝ ROZPOČET | TYPICKÝ SPLIT RATIO | DOSAH |
|---|---|---|---|
| GPON B+ | ~28 dB | 1:32 – 1:64 | do 20 km |
| GPON C+ | ~32 dB | 1:64 – 1:128 | do 20 km |
| XGS-PON N1 | ~29 dB | 1:32 – 1:64 | do 20 km |
| XGS-PON N2 | ~31 dB | 1:64 – 1:128 | do 20 km |
Tip: Pro kamerové systémy doporučujeme N2 třídu s rezervou min. 3 dB pro budoucí rozšíření.
Ekonomika provozu
💰 Návratnost investice (ROI)
XGS-PON přináší:
- ✅ Snížení CAPEX: jedna infrastruktura pro všechny služby (kamery, internet, VoIP)
- ✅ Snížení OPEX: pasivní síť nevyžaduje napájení ani údržbu aktivních prvků
- ✅ Delší životnost: 10+ let bez nutnosti upgradu
- ✅ Vyšší ARPU: možnost nabídnout prémiové služby (cloud analýza, AI)
Porovnání nákladů (100 kamer):
| ARCHITEKTURA | CAPEX | OPEX/ROK | ŠKÁLOVATELNOST |
|---|---|---|---|
| Klasický switch | Vysoký | Vysoký (napájení, chlazení) | Omezená |
| GPON | Střední | Nízký | Omezená (upload) |
| XGS-PON | Střední | Velmi nízký | Výborná ✅ |
Proč XGS-PON od PLANET pro kamerové systémy?
🚀 Řešení PLANET (např. OLT XGPL-16000 nebo ONU XGPN-400AXV)

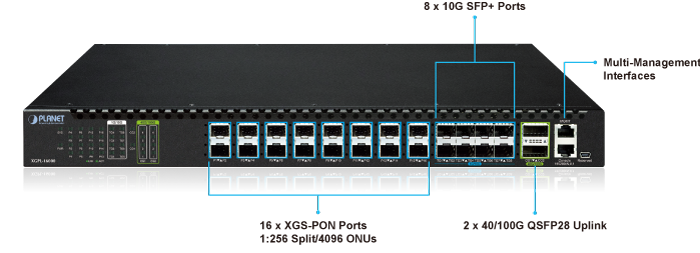

OLT XGPL-16000 – Centrální jednotka
- ✅ 16× XGS-PON portů → až 2048 koncových zařízení na jedno šasi
- ✅ Špičkové QoS a IGMP Snooping pro plynulé video streamy
- ✅ 100G uplinky pro připojení k datovému centru
- ✅ Redundantní napájení pro nonstop provoz
- ✅ Správa: CLI, SNMP, TR-069/TR-369, webové rozhraní
- ✅ Pokročilá bezpečnost: ACL, port security, storm control

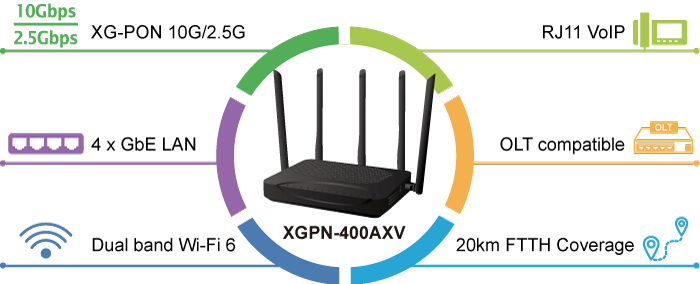

ONU XGPN-400AXV – Koncová jednotka pro kamery
- ✅ 4× Gigabit Ethernet porty (možnost PoE++)
- ✅ Wi-Fi 6 pro bezdrátové kamery a IoT senzory
- ✅ FXS porty pro integraci s audio systémy (SIP interfony)
- ✅ TR-069 zero-touch provisioning – plug & play instalace
- ✅ Kompaktní design pro montáž v rozvaděčích nebo venkovních boxech
🎯 Výhody pro integrátory kamerových systémů:
- 📦 Jednoduchá instalace: zero-touch provisioning = ušetřete čas na konfiguraci
- 🔧 Vzdálená správa: aktualizace firmware a troubleshooting z kanceláře
- 📞 Lokální podpora: technická asistence v češtině
- 💼 Partnerský program: speciální ceny pro integrátory a instalační firmy
Investice do budoucnosti
XGS-PON není jen rychlejší GPON – je to kompletní paradigma pro moderní bezpečnostní infrastrukturu. Symetrická 10 Gbps propustnost, nízká latence, vysoká spolehlivost a škálovatelnost z něj činí ideální volbu pro:
- 🏙️ Smart City projekty s tisíci kamer
- 🏢 Korporátní bezpečnost s AI analýzou
- 🏭 Průmyslové areály s kritickými požadavky na dostupnost
- 🚇 Dopravní infrastruktura (metro, nádraží, letiště)
Díky kompatibilitě s GPON můžete migrovat postupně a chránit své investice. XGS-PON od PLANET vám dává jistotu, že vaše infrastruktura vydrží dalších 10+ let – ať už přijdou kamery 16K nebo holografické senzory! 🚀
Máte otázky k nasazení XGS-PON pro váš projekt? Kontaktujte nás pro konzultaci a návrh řešení na míru.
