Victron Lynx Distributor (M10)
Kód: ELEGWL0210
Detailní popis produktu
Victron Lynx Distributor (M10)
Victron Energy Lynx Distributor je inteligentní DC rozvodný modul s pojistkami a možností monitorování jejich stavu. Slouží k přehlednému a bezpečnému propojení baterií, měničů, nabíječek nebo DC zátěží. Každý ze čtyř výstupů je chráněn individuální pojistkou a vybaven indikací stavu. Lynx Distributor je součástí modulárního systému Victron Lynx a je určen pro použití v instalacích, kde je kladen důraz na bezpečnost, kontrolu a vysoký proudový výkon.
Hlavní vlastnosti a funkce:
- 4 výstupy s integrovaným držákem MEGA pojistek (pojistky nejsou součástí dodávky)

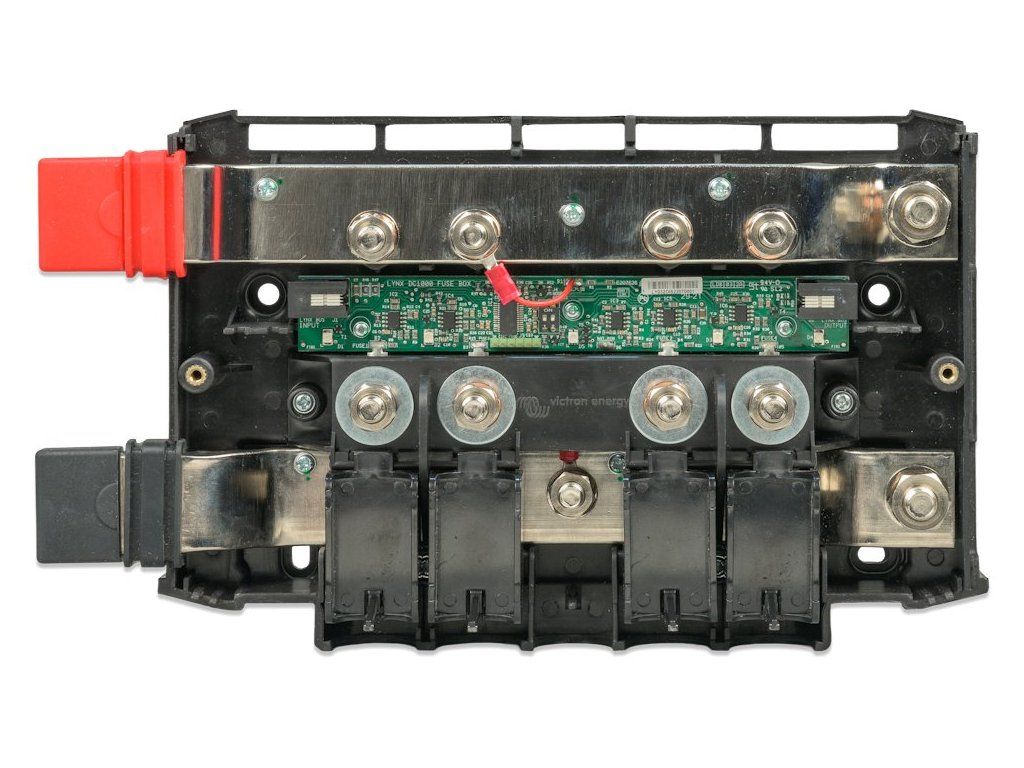

- Monitoring stavu každé pojistky – detekce přepálené pojistky, LED indikace a alarm
- Přenos stavu pojistek do systému GX a portálu VRM pouze ve spojení s Lynx Smart BMS
- Napájení a datová komunikace přes dodávaný 40cm kabel RJ10
- Mechanická kompatibilita s ostatními moduly systému Lynx (Lynx Power In, Lynx Shunt, Lynx Smart BMS) – moduly M10 lze propojovat pouze s ostatními moduly M10, nikoli přímo s M8
- Robustní konstrukce vhodná pro vysoké proudy – až 1000 A

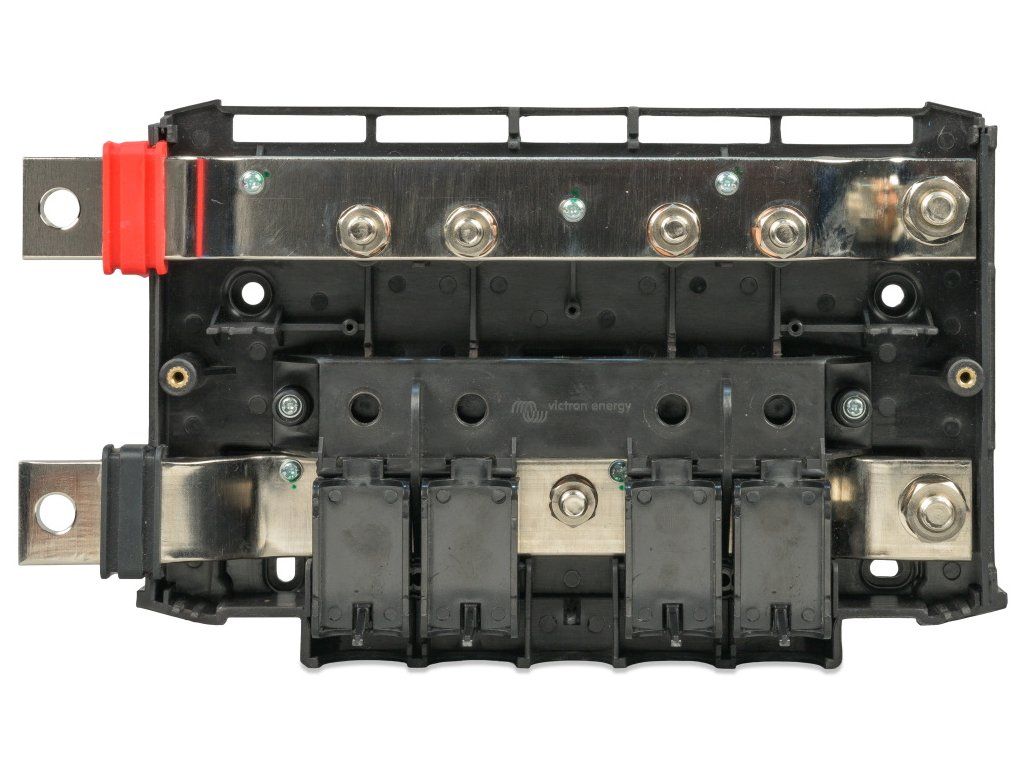

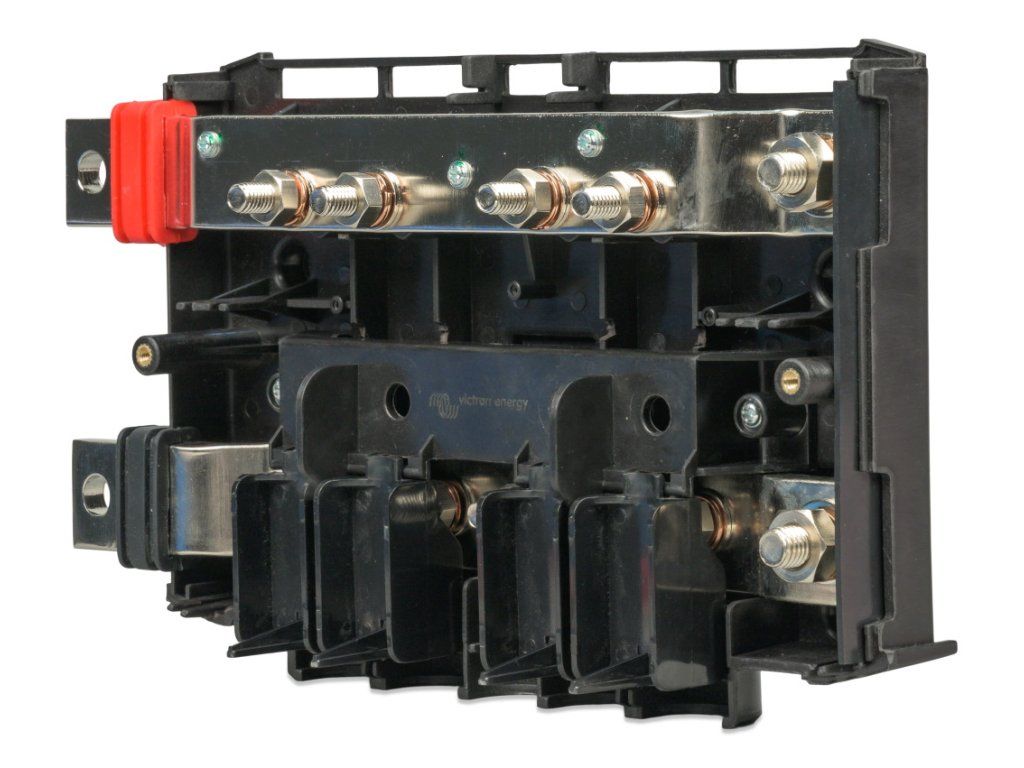

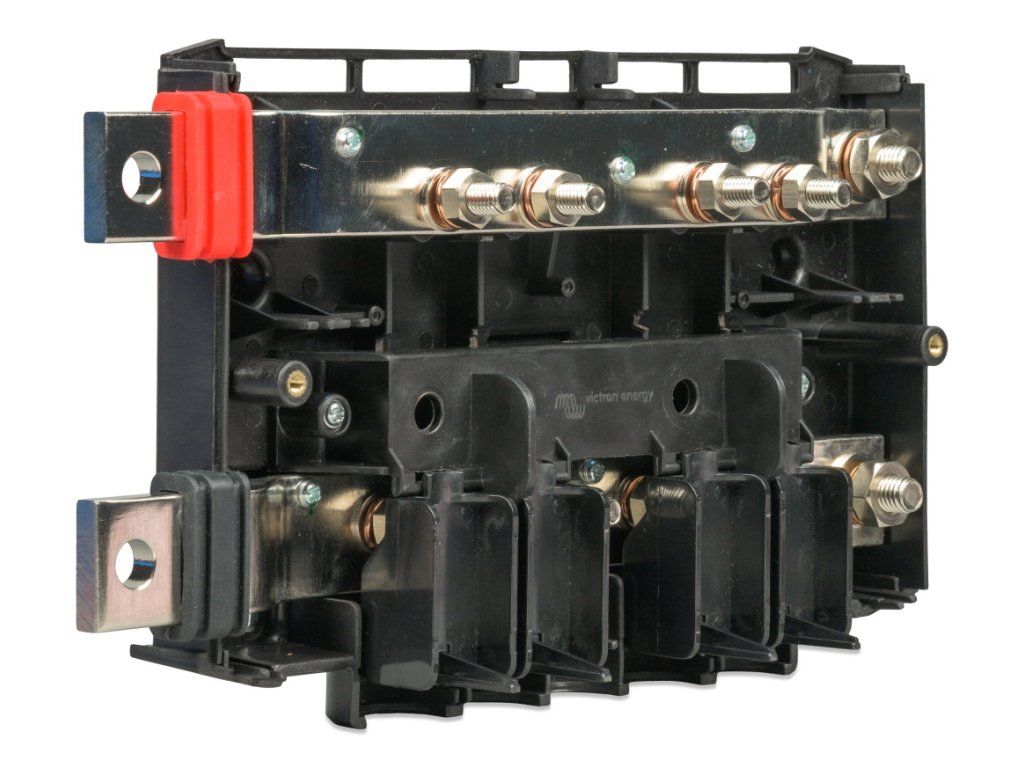

- Připojení vodičů pomocí M8 šroubů, průchozí spoje mezi moduly M10
Důležité upozornění: Lynx Distributor nemá vlastní zdroj napájení. Detekční obvod pojistek i LED indikace fungují pouze tehdy, je-li modul napájen přes kabel RJ10 z Lynx Smart BMS nebo Lynx Shunt VE.Can. Bez nadřazeného modulu jde o pasivní pojistkovou přípojnici bez indikace stavu pojistek. Datový přenos stavu pojistek (do GX / VRM) zajišťuje výhradně Lynx Smart BMS; Lynx Shunt VE.Can modul Distributor pouze napájí, ale data nepřenáší.
ZÁKLADNÍ SPECIFIKACE
Rozsah napětí: DC 9–60 V
Podporovaná systémová napětí: 12, 24 nebo 48 V
Jmenovitý proud: 1000 A (trvale)
Počet výstupů: 4 (každý s pojistkou typu MEGA)
Připojení: M8 pro vodiče a pojistky, M10 pro propojení mezi moduly
Materiál přípojnic: pocínovaná měď (8 × 30 mm)
Ochrana proti přepólování: ano (konektor RJ10 chráněn není)
Vlastní spotřeba: max. 100 mA (všechny LED svítí)
Napájení a data: 40cm kabel RJ10 (součástí dodávky)
Krytí: IP22, plastový kryt ABS
Rozměry: 290 × 170 × 80 mm
Hmotnost: 2,2 kg
Provozní teplota: -40 až +60 °C
Skladovací teplota: -40 až +60 °C
Vlhkost: max. 95 % (bez kondenzace)
Doplňkové parametry
| Kategorie: | Ostatní |
|---|---|
| Záruka: | 60 |
| Hmotnost: | 2.751 kg |
| EAN: | 8719076057628 |
| Délka záruky (měsíce): | 60 |
| Druh příslušenství: | rozvodný modul |
| Hmotnost (kg): | 2,2 |
| Jmenovité napětí (V): | 9–60 (DC) |
| Provozní teplota max. (°C): | 60 |
| Provozní teplota min. (°C): | -40 |
| Rozměry: | 290 × 170 × 80 mm |
| Vstupní napětí (V): | 9 - 60 (DC) |
| Výrobce: | VICTRON |
| AI překlad: | Přeloženo |
| Délka záruky IČO (měsíce): | 60 |
| Zboží určeno pro: | Commercial - pro profesionální použití |
| Zpracováno: | Schváleno |
| Rozměry: | 290 × 170 × 80 mm |
| Výrobce: | VICTRON |
| AI překlad: | Přeloženo |
| Zpracováno: | Schváleno |
| Hmotnost (kg): | 2,2 |
| Vstupní napětí (V): | 9 - 60 (DC) |
| Zboží určeno pro: | Commercial - pro profesionální použití |
| Druh příslušenství: | rozvodný modul |
| Jmenovité napětí (V): | 9–60 (DC) |
| Délka záruky (měsíce): | 60 |
| Provozní teplota max. (°C): | 60 |
| Provozní teplota min. (°C): | -40 |
| Délka záruky IČO (měsíce): | 60 |
