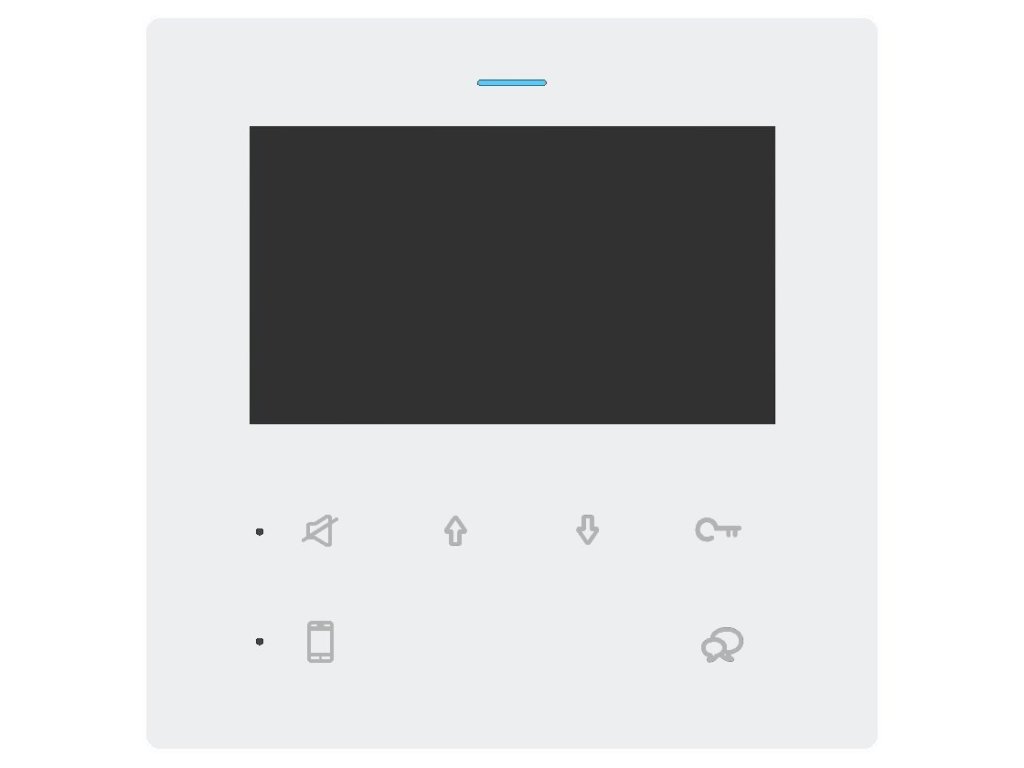

XtendLan Bytový monitor 2-drát D2/ LCD 4,3" 480x272/ CZ menu/ bílý/ tenký 14mm

Komfortní barevný TFT 4,3" bytový monitor určen pro 2drátový domovní systém. Nabízí české rozhraní a možnost připojení telefonních a RLC modulů. Podpora interkomu a ovládání druhého zámku. Vstup pro zvonek před bytem. Max. 32 bytů na jednom páru vodičů, max. 4 monitory v jednom bytě. Monitor automaticky zhasne, pokud do 40 sekund nikdo hovor nepřijme. Nastavení adresy monitoru v jeho menu nebo pomocí volání z dveřní stanice.

Monitor nemá dotykový displej, ale pouze dotyková nepodsvícená tlačítka.

Upozornění:
Monitor nemá dotykový displej, ale pouze dotyková nepodsvícená tlačítka.
Tento model monitoru má štěrbinu s mikrofonem umístěnou na spodní hraně. Aby byl zvuk správně snímán, tak doporučujeme instalaci monitoru do úrovně hlavy.
Monitor nepodporuje přesměrování do mobilní aplikace přes LAN modul IPG. A také nepodporuje přístup do pokročilého nastavení. Nelze tak vzdáleně spravovat dveřní stanici, ani přidávat/mazat RFID čipy. Ale kromě všech analogových dveřních stanic také podporuje digitální dveřní stanici DPC-D2D50 přes konverzní modul analog/digitál DPA-D2D-DXG a LAN modul DPA-D2D-LAN. Tímto způsobem již bude umožněno přesměrování do mobilní aplikace a zároveň lze využít výhody digitálního systému jako je lepší kvalita obrazu a odolnost vůči rušení.

ZÁKLADNÍ SPECIFIKACE

Instalace:

• Odnímatelný kovový rám, připevnění vruty na stěnu.
• Monitor se připojí na dvoudrátovou domovní sběrnici pomocí šroubových svorek (2polová svorkovnice), možnost zapojit odbočkově nebo průběžně.
• Obvykle se k monitoru rovněž připojí i bytový zvonek (2polový vývod).
• DIP přepínači nastavíte požadované ID (0-31).
• Výstup na externí zvukové zařízení pro zvonění 12 V / 100 mA max.

Interkom mezi byty

• Monitor má jmenný seznam, je možné zvolit účastníka.

Interkom mezi monitory v jednom bytě

• Max. 4 monitory v bytě se stejným ID, připojují se na stejnou 2drátovou sběrnici.
• Každý monitor má vlastní (slave ID) číslo v rozsahu 0-3, možná identifikace lokálního interkomu.

Interkom na recepci

• Jeden z monitorů může být nastaven jako recepce (guard), jeho volba se ve jmenném listu objevuje na zvláštním místě, jinak shodné jako volání interkomem mezi byty.

Zapojení s digitální dveřní stanici, s konverzním digitál/analog DXG modulem a ethernetovým LAN modulem:

Manuál (cz)

Příručka pro 2-drátové systémy (cz) - obsahuje úvod do problematiky a řešení většiny problémů, čtěte prosím pozorně a vytiskněte si před instalací

Ostatní download
