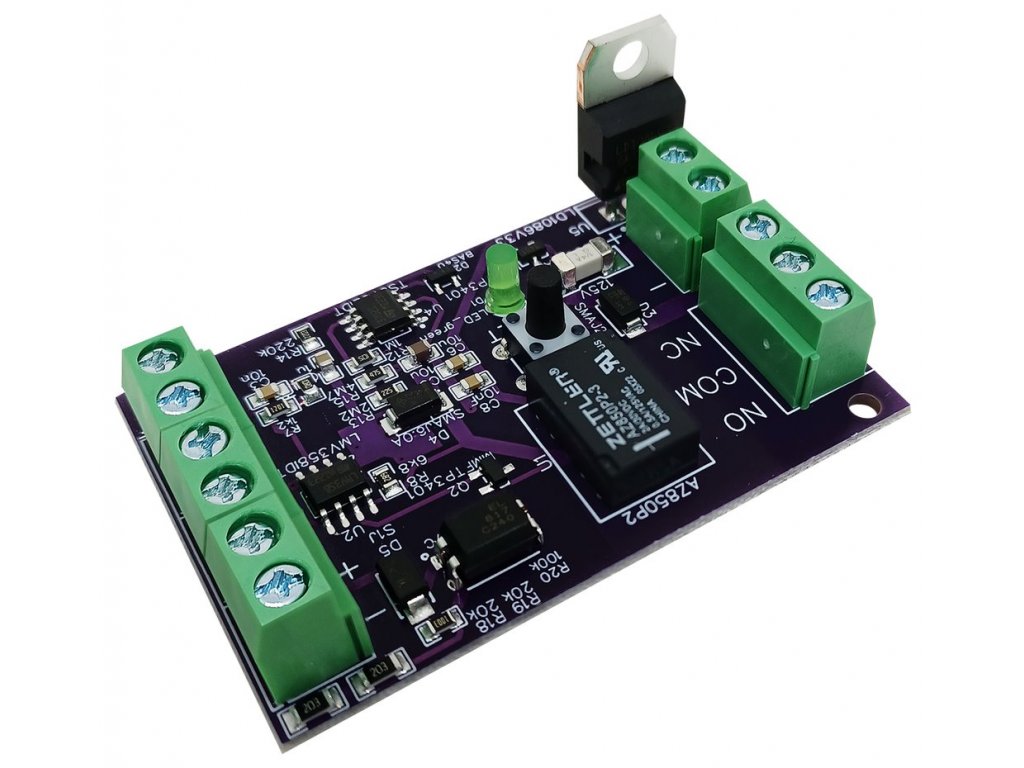

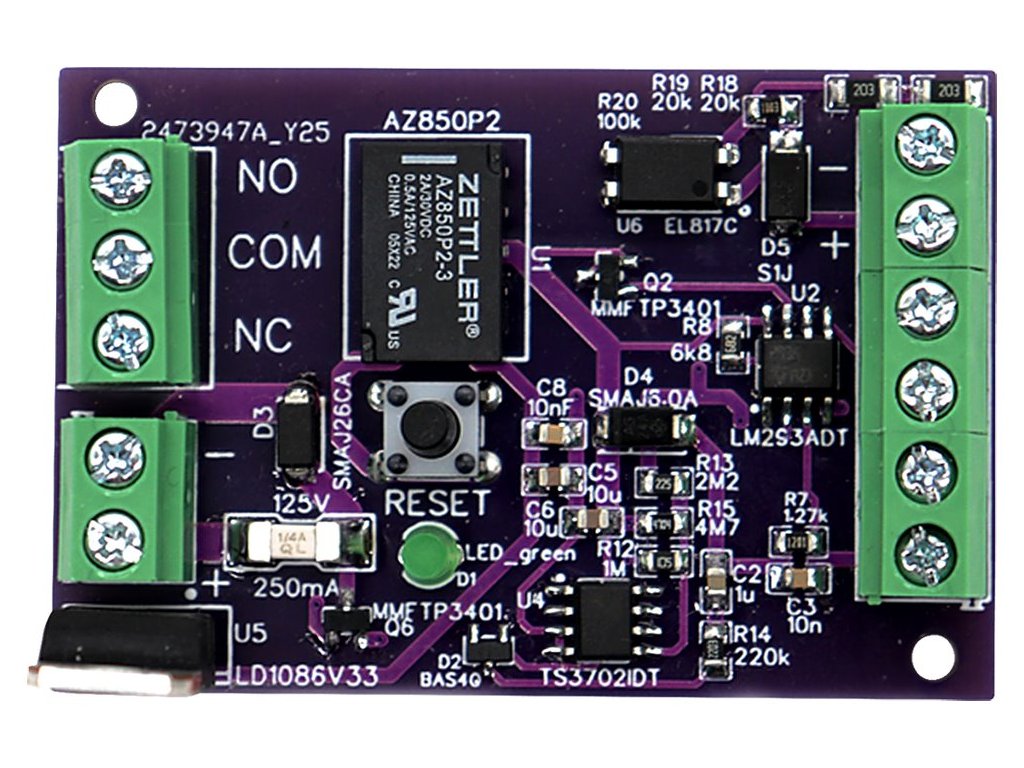

BMS Easy - Modul pro teplotní ochranu článků LiFePO4
Kód: BATGWL0041
Související produkty
Detailní popis produktu
BMS Easy Modul pro teplotní ochranu LiFePO4 článkůModul pro ochranu bateriového článku nebo bloku článků před přehřátím. Moduly EasyT lze funkčně spojit společně s moduly EasyV a vytvořit tak základní ochranu pro 12V, 24V, 48V atd. baterie. K jednomu modulu EasyT lze připojit až dva tepelné senzory.
Funkce:
Pokud je teplota sledovaného článku nebo bloku článků nižší než stanovené provozní maximum, výstupní relé modulu je zapojeno do polohy COM - NO a signalizační LED bliká v intervalu cca 3 s. Pokud teplota stoupne nad přípustnou mez, relé se přepne do polohy COM - NC a LED nebliká.
- Jednoduché, odolné a spolehlivé elektrické provedení (bez SW)
- Jednoduché zapojení a instalace modulu
- Výstupní galvanické oddělení (bistabilní relé)
- Galvanicky oddělené vstupy pro společný reset modulů (optočlen)
Použití:
- Základní ochrana pro jednoduché systémy (záložní napájení, karavany, chaty atd.)
- Dvojitá (záložní) ochrana pro pokročilé systémy BMS
- Dvojitý výstražný systém pro řídicí systémy
- Splňuje podmínku automatického vypnutí v případě poruchy
V kombinaci s modulem BMS Easy splňuje základní požadavky normy IEC 62619 pro ochranu bateriových systémů.
Základní zapojení modulů Easy a Easy T pro ochranu před napětím a teplotou
Pokud se článek dostane z povoleného rozsahu napětí nebo teplota bloku článků překročí povolenou teplotu, relé na příslušném modulu Easy se přepne do polohy NC, stykač KM1 ztratí napětí na cívce a odpojí napájení.
Základní ochrana baterií podle iec 62619 s externím zdrojem řídícího obvodu
U pokročilejších systémů je k dispozici nezávislý záložní zdroj 24 V DC pro řídicí obvody. Ten lze použít k napájení modulu EasyT, výkonového stykače a jeho pomocného relé.
ZÁKLADNÍ SPECIFIKACE
Napájecí napětí: 4,5–30 V
Vlastní spotřeba: max. 8 mA
Přepnutí relé při Tmax: do 55 °C
Max. spínací výkon relé (DC): 30 V/1 A, 60 V/0,5 A, 200 V/0,1 A
Dielektrická pevnost relé: 1000 V RMS
Napětí Umax mezi teplotním čidlem a napájením desky: 500 V
Vstupní napětí vzdáleného resetu/startu: 9–200 V (DC, AC)
Spotřeba relé při impulsu start/reset: 7,3 mA
Rozměry: 60 × 40 × 23 mm
Hmotnost: 22 g
Schéma:
Doplňkové parametry
| Záruka: | 24 |
|---|---|
| Délka záruky (měsíce): | 24 |
| Hloubka (mm): | 40 |
| Hmotnost (kg): | 0,022 |
| Rozměry: | 60 × 35 mm |
| Šířka (mm): | 60 |
| Výrobce: | OK9RKL |
| Výška (mm): | 23 |
| Délka záruky IČO (měsíce): | 24 |
| Zpracováno: | Schváleno |
| Rozměry: | 60 × 35 mm |
| Výrobce: | OK9RKL |
| Šířka (mm): | 60 |
| Výška (mm): | 23 |
| Hloubka (mm): | 40 |
| Zpracováno: | Schváleno |
| Hmotnost (kg): | 0,022 |
| Délka záruky (měsíce): | 24 |
| Délka záruky IČO (měsíce): | 24 |
