EPEVER MT53 externí displej pro solární MPPT regulátory řady IT/ET-NC G3
Kód: SOPEPE0009
Související produkty
Detailní popis produktu

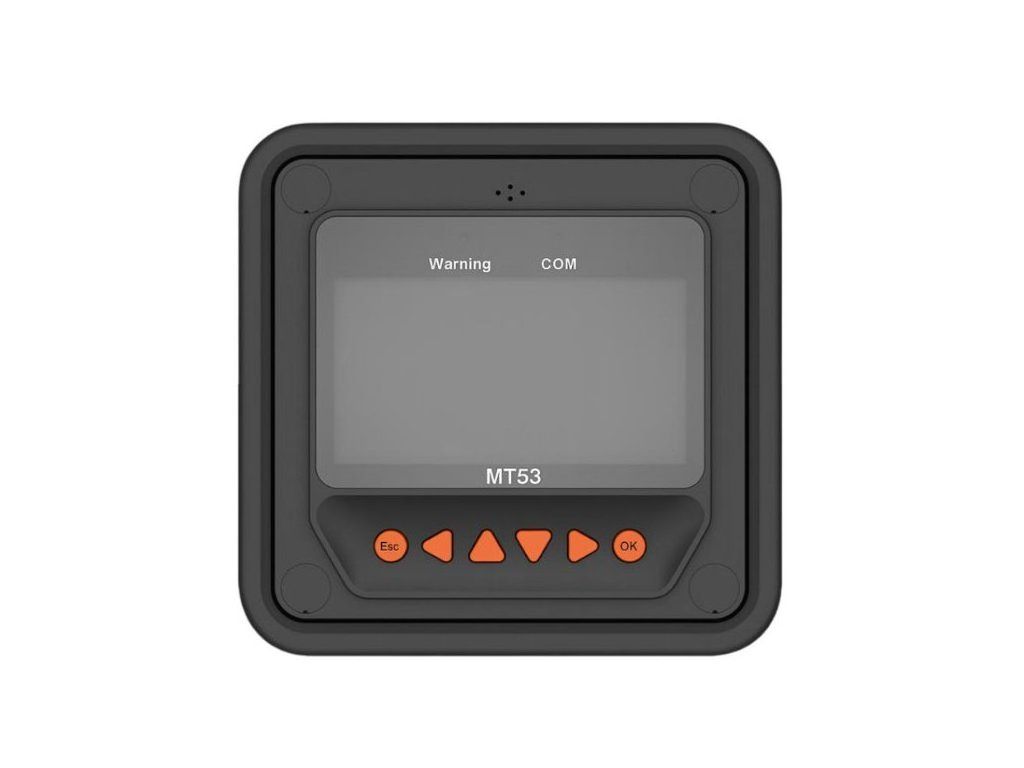

EPEVER MT53
Uživatelsky přívětivý monitorovací displej pro solární MPPT regulátory s komunikací RS-485.
Externí LCD displej MT53 je navržen pro sledování a nastavování solárních regulátorů nabíjení s podporou RS-485 komunikace, včetně nejnovějších modelů řady IT/ET-NC G3. Displej se připojuje jednoduše přes RJ-45 port a je napájen přímo z regulátoru, což eliminuje potřebu samostatného napájení a zjednodušuje instalaci.
Displej umožňuje sledování provozního stavu v reálném čase, nastavení řídicích parametrů a přístup k systémovým informacím. Díky čitelnému LCD displeji, intuitivnímu ovládání pomocí tlačítek a možnosti montáže na stěnu nebo panel nabízí spolehlivé lokální monitorování bez nutnosti dodatečného kabelového rozvodu napájení.
- Kompatibilní se solárními regulátory řady IT-NC G3 a ET-NC G3 s podporou olověných baterií
- Napájení 5 V DC přímo z připojeného regulátoru s vlastní spotřebou pod 23 mA při zapnutém podsvícení
- Připojení přes standardní RJ-45 komunikační port s kabelem o délce 2 m (max. 50 m)
- Zobrazení provozních dat v reálném čase včetně indikace poruch a komunikačního stavu
- Ovládání pomocí čtyř navigačních a dvou operačních tlačítek pro snadné procházení menu
- Možnost nastavení řídicích parametrů a obnovení továrního nastavení přímo z displeje
- Kompaktní rozměry 114 × 114 × 48,2 mm s možností montáže na stěnu nebo panel
- Provozní teplotní rozsah –20 až +70 °C pro instalaci v náročných podmínkách
Snadná instalace a ovládání
Displej se dodává se standardním RS-485 komunikačním kabelem CC-RS-485-RS-485-200U o délce 2 m. Pokud je regulátor vybaven nestandardním RJ-45 rozhraním, je nutné zakoupit odpovídající komunikační kabel. Displej není vhodné instalovat do prostředí se silným elektromagnetickým rušením.
Čitelný LCD displej
Obrazovka slouží jako uživatelské rozhraní pro zobrazení všech důležitých informací. Pro optimální čitelnost je doporučeno držet úhel pohledu do 90° od horizontální roviny – při překročení tohoto úhlu může být čitelnost snížena.
Indikátory stavu
Displej je vybaven indikátorem poruch, který bliká při výskytu chyby (detaily viz manuál regulátoru), a komunikačním indikátorem zobrazujícím stav spojení mezi MT53 a připojeným regulátorem.
Obsah balení
Displej MT53, komunikační kabel RS-485 (2 m), montážní materiál, uživatelská příručka.
ZÁKLADNÍ SPECIFIKACE
Displej: LCD, podsvícený, monochromatický
Rozhraní: RS-485 (konektor RJ-45)
Napájecí napětí: DC 5 V
Vlastní odběr: 15 mA (bez podsvícení), 23 mA (s podsvícením)
Rozměry čelního panelu: 98 × 98 mm
Rozměry rámu: 114 × 114 mm
Celkové rozměry: 114 × 114 × 48,2 mm
Hmotnost: 230 g
Provozní teplota: –20 až +70 °C
Kompatibilita: IT-NC G3, ET-NC G3 (olověné baterie)
Doplňkové parametry
| Kategorie: | Příslušenství |
|---|---|
| Záruka: | 26 |
| Hmotnost: | 0.23 kg |
| Délka záruky (měsíce): | 26 |
| Druh příslušenství: | externí displej |
| Hloubka (mm): | 48,2 |
| Hmotnost (kg): | 0,23 |
| Jmenovité napětí (V): | 5 (DC) |
| Konektor: | RJ-45 |
| Provozní teplota max. (°C): | 70 |
| Provozní teplota min. (°C): | -20 |
| Šířka (mm): | 114 |
| Výrobce: | EPEVER |
| Výška (mm): | 114 |
| Délka záruky IČO (měsíce): | 26 |
| Zpracováno: | Připraveno ke schválení |
| Výrobce: | EPEVER |
| Konektor: | RJ-45 |
| Šířka (mm): | 114 |
| Výška (mm): | 114 |
| Hloubka (mm): | 48,2 |
| Zpracováno: | Připraveno ke schválení |
| Hmotnost (kg): | 0,23 |
| Druh příslušenství: | externí displej |
| Jmenovité napětí (V): | 5 (DC) |
| Délka záruky (měsíce): | 26 |
| Provozní teplota max. (°C): | 70 |
| Provozní teplota min. (°C): | -20 |
| Délka záruky IČO (měsíce): | 26 |
