NGP-ALARMWIRE
Kód: E000-3200
Detailní popis produktu

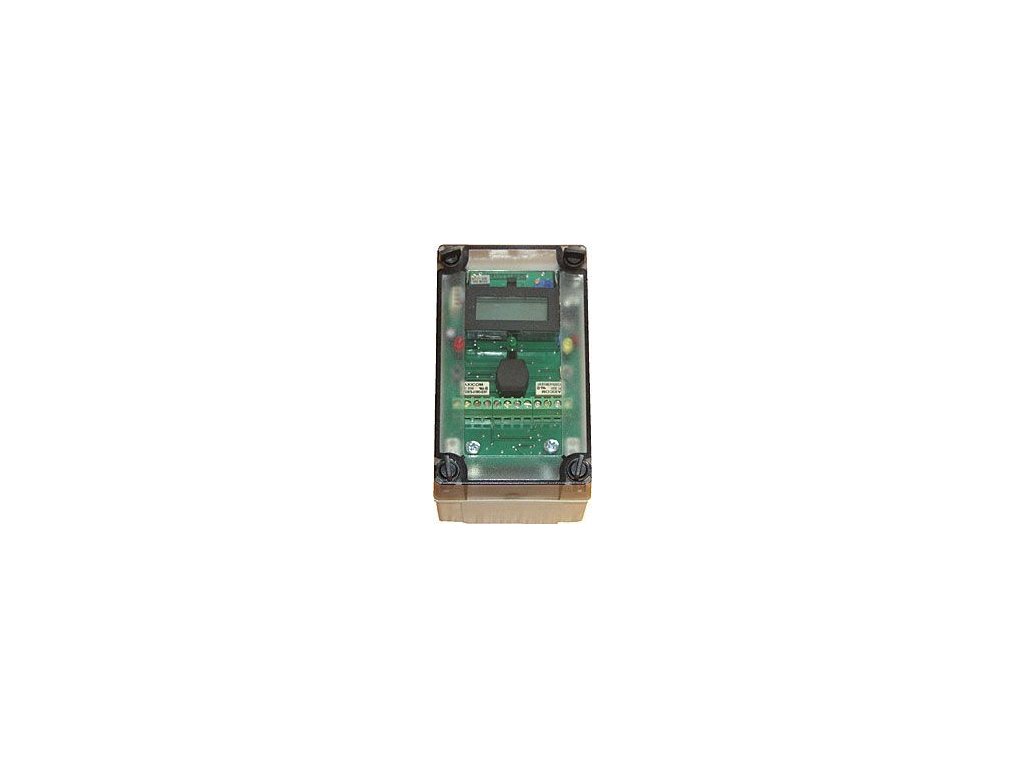

Vyhodnocovací jednotka
Teplotní detekční kabel NGP-ALW-68 reaguje po celé délce na lokální přehřátí kolem 74°C. Spolu s vyhodnocovací jednotkou je teplotním hlásičem třídy B dle ČSN EN 54-5. V místě překročení teploty statické reakce dochází uvnitř kabelu ke spojení dvou zkroucených vodičů. Zkrat je signalizován vyhodnocovací jednotkou Alarmwire jako stav poplach. Na displeji jednotky je zobrazeno místo překročení teploty statické reakce v metrech délky detekčního kabelu. Po vyhodnocení důvodu a místa překročení statické teploty reakce, případně po následném uhašení požáru, musí být poškozená část detekčního kabelu dohledána, odstraněna a nahrazena novým kabelem. Vyhodnocovací jednotka Alarmwire umožňuje propojení hlásiče Alarmwire s libovolným systémem EPS.
- Teplotní hlásič třídy B
- Krytí: až IP65
- Napájení: 24Vss
- Max. délka detekčního kabelu 1500m
- Zobrazení místa přehřátí na displeji
- Zdvojené NO/NC výstupy poplach a porucha
- Kompatibilita se všemi systémy EPS
| Provozní teplota | -10°C až 60°C (kromě displeje) |
| Provozní teplota displeje | 0°C až 60°C |
| Relativní vlhkost vzduchu | max. 95% při +40°C (3 × 10 dní za rok) trvalá max. 80% při +40°C |
| Atmosférický tlak | 86kPa až 106 kPa |
| Stupeň odrušení | zařízení třídy B dle ČSN EN 55022 |
| Napájecí napětí | 14Vss až 30Vss |
| Odběr v klidu | max. 22mA |
| Odběr při poplachu | max. 40mA |
| Odběr při poruše | max. 25mA |
| Zdvojené NO/NC relé poplach | zatížitelnost max. 2A/30Vss |
| Zdvojené NC/NO relé porucha | zatížitelnost max. 2A/30Vss |
| Zakončovací odpor detekčního kabelu | 1 kOhm |
| Stav poplach | zkrat na hlídané smyčce, nastane při odporu detekční linky < 1 600 Ω |
| Stav porucha | přerušená smyčka, nastane při odporu detekční linky > 2 850
Ω ztráta napájení vyhodnocovací jednotky |
| Max. délka propojovacího kabelu | 1000m o celkovém odporu max. 100Ω |
| Max. délka detekčního kabelu ALW | 1500m |
| Rozsah displeje | 4 místa |
| Rozměry | v 127mm x š 77mm x h 77mm |
| Hmotnost | 0,35kg |
| Krytí | |
| při použití průchodek průchodkou prochází detekční kabel ALW |
IP44 |
| při použití průchodek průchodkou prochází kulatý propojovací kabel, např. J-Y(St)Y 1x2x0,8 |
IP54 |
Doplňkové parametry
| Modul: | EPS analogová adresná;Detektor |
|---|---|
| Konektivita: | Povrchová;Autonomní |
| Druh detekce: | Stropní;Kouře |
| Typ detektoru: | Požární |
| Druh instalace: | Nástěnná |
| Prostředí instalace: | EPS konvenční;Vnitřní |
