Planet WGS-5215-16UP4XV plochý L2 switch, 16x1GbE 802.3bt 720W, 4x 10 Gbit SFP+, 48-54VDC, -40~70°C, IP30, Displej

Průmyslový nástěnný PoE++ managed switch s pokročilým Layer 2+/Layer 3 switchingem a integrovaným LCD dotykovým displejem pro maximální efektivitu správy sítě v náročných průmyslových prostředích.

PLANET WGS-5215-16UP4XV je špičkový průmyslový managed switch navržený pro nástěnnou instalaci v prostorově omezených lokacích jako jsou rozvaděče, elektrorozvodné skříně nebo úzké niky. Disponuje 16 Gigabit PoE++ porty s podporou standardu IEEE 802.3bt poskytujícími až 95 W výkonu na port a čtyřmi vysokorychlostními 100M/1G/2.5G/10GBASE-X SFP+ porty pro flexibilní optické propojení. S celkovým PoE rozpočtem 720 W a přepínacím výkonem 112 Gbps v non-blocking architektuře nabízí dostatečnou kapacitu pro napájení a připojení náročných zařízení jako PTZ kamerové systémy, bezdrátové access pointy, průmyslové terminály nebo digitální informační displeje.

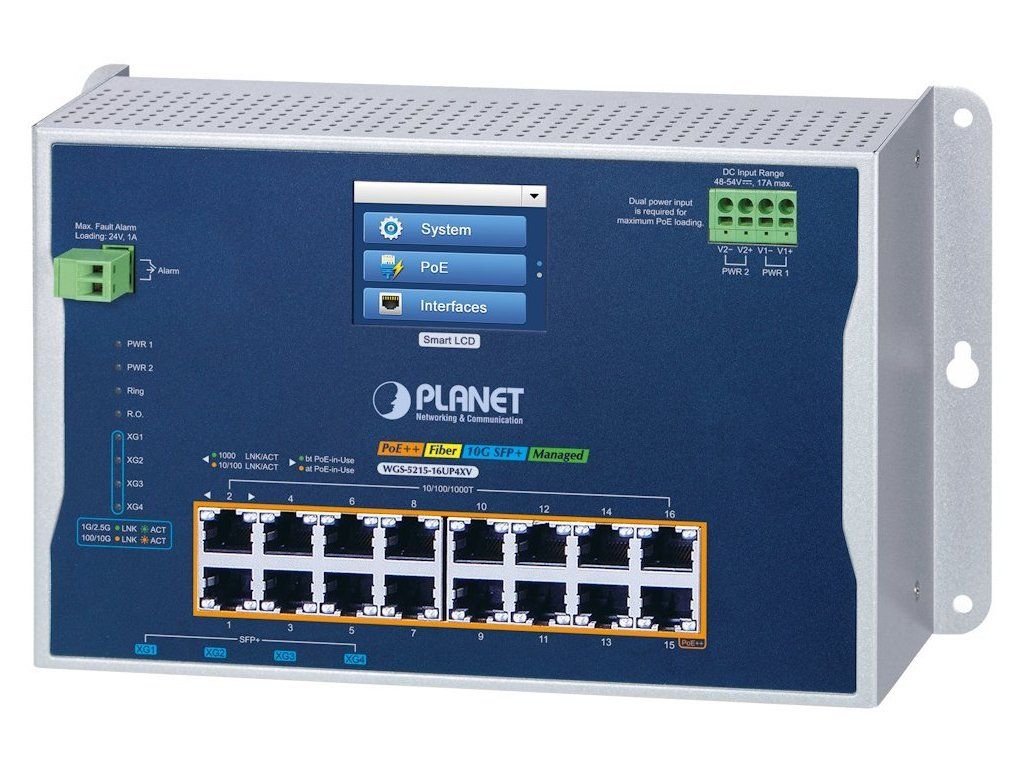

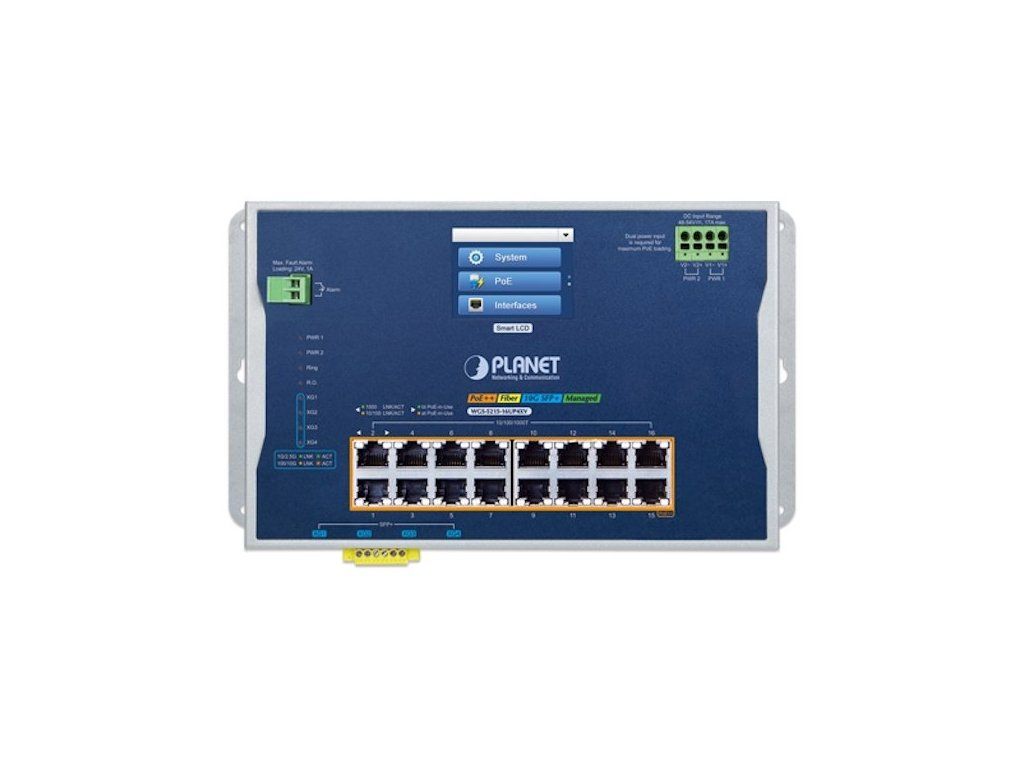

Switch vyniká 2,4palcovým barevným LCD dotykovým displejem umístěným přímo na předním panelu, který umožňuje intuitivní konfiguraci IP adresy, VLAN, QoS, správu PoE portů, diagnostiku kabeláže a vzdálený ping bez nutnosti připojení k počítači. Robustní kovové pouzdro s krytím IP30 a extrémně široký provozní teplotní rozsah -20 až +70 °C zaručují spolehlivý provoz v drsných průmyslových podmínkách. Kompaktní plochý design s rozměry 245 × 59,4 × 140 mm a hmotností 1793 g umožňuje snadnou instalaci na stěnu nebo do úzkých rozvaděčů.

Inteligentní PoE management pro maximální spolehlivost sítě
Switch disponuje unikátními funkcemi pro správu napájených zařízení. Funkce PD Alive Check průběžně monitoruje stav připojených zařízení pomocí ping příkazů a při detekci nereagujícího zařízení automaticky restartuje příslušný PoE port, čímž obnoví funkčnost bez zásahu administrátora. Scheduled Power Recycling umožňuje naplánovat pravidelný restart IP kamer nebo access pointů v definovaném čase každý týden, což předchází problémům způsobeným přetečením vyrovnávací paměti. Funkce PoE Schedule poskytuje možnost automaticky vypínat napájení na vybraných PoE portech mimo pracovní dobu, což šetří energii a zvyšuje bezpečnost vypnutím zařízení, která nemají být v provozu. V režimu PoE Extended může switch při napájení 54V DC a rychlosti 10 Mbps dodávat až 53 W výkonu na vzdálenost až 250 metrů, čímž překonává standardní 100metrové omezení Ethernet UTP kabeláže.

Vysokorychlostní 10Gbps uplink a SFP-DDM diagnostika

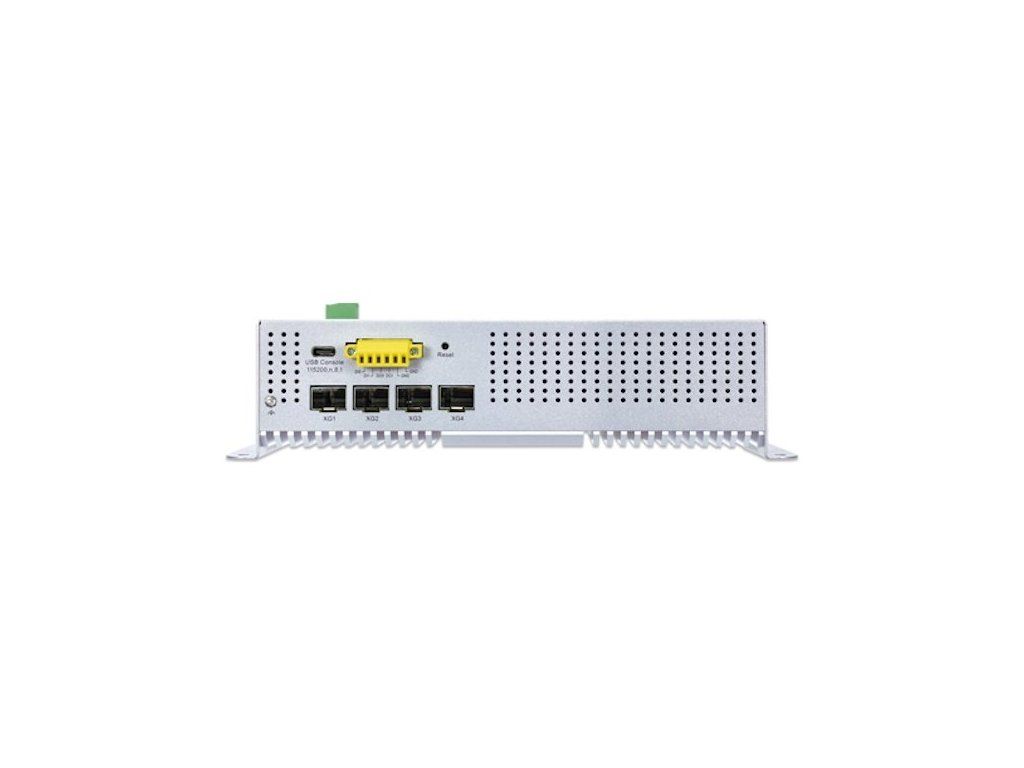

Čtyři SFP+ sloty podporují multi-speed transceivery 100BASE-FX, 1GBASE-SX/LX, 2.5GBASE-X a 10GBASE-X, což administrátorům umožňuje flexibilně volit vhodný SFP modul podle požadované přenosové rychlosti i vzdálenosti. Dosah lze rozšířit od 550 metrů u multimode optiky až po 20/40/60 km u singlemode nebo WDM optických vláken. Funkce SFP-DDM (Digital Diagnostic Monitor) poskytuje real-time monitoring parametrů SFP modulů včetně optického výstupního a vstupního výkonu, teploty, proudu laserové diody a napájecího napětí transceiveru, což výrazně usnadňuje preventivní údržbu a diagnostiku optických spojů.

ONVIF integrace pro video surveillance
WGS-5215-16UP4XV nabízí přímou podporu ONVIF protokolu pro snadnou integraci s IP kamerovými systémy. Z webového rozhraní switche lze jediným kliknutím vyhledat a zobrazit všechna ONVIF zařízení v síti. Administrátor může nahrát půdorysy budov přímo do switche a vzdáleně monitorovat nebo kontrolovat výrobní linky. Switch poskytuje informace o stavu kamer v reálném čase, zobrazuje jejich online/offline status a umožňuje vzdálený restart PoE portů napájejících kamery přímo z grafického rozhraní bez nutnosti fyzického přístupu k zařízení.

Digitální vstupy a výstupy pro externí alarmy
Switch je vybaven 2 digitálními vstupy (DI) a 2 digitálními výstupy (DO) na horním panelu. Digitální vstupy umožňují detekovat a zaznamenávat stav externích zařízení jako jsou detektory narušení dveří, přičemž události jsou logovány a odesílány administrátorům formou alarmů. Digitální výstupy lze použít k aktivaci alarmů při detekci výpadku linky (link down/up) nebo selhání napájení switche. Relé výstup pro alarm při selhání napájení má proudovou nosnost 1 A při 24V DC.

Modbus TCP pro průmyslovou automatizaci
Podpora Modbus TCP/IP protokolu umožňuje snadnou integraci switche se SCADA systémy, HMI terminály a dalšími systémy sběru dat v průmyslových provozech. Administrátoři mohou vzdáleně monitorovat provozní informace switche, stav portů a komunikační parametry, čímž dosahují vyšší úrovně monitoringu a údržby celého výrobního závodu.

ZÁKLADNÍ SPECIFIKACE

Gigabit porty: 16× 10/100/1000BASE-T RJ45 auto-MDI/MDI-X s IEEE 802.3bt PoE++ injektor funkcí
SFP+ sloty: 4× 100M/1G/2.5G/10GBASE-X SFP+ s automatickou detekcí typu
PoE výkon: až 95 W na port (802.3bt Type-4), celkový rozpočet 720 W při duálním napájení 54V DC
PoE režimy: 802.3bt (max. 95 W), End-span (max. 36 W), Mid-span (max. 36 W)
Switch fabric: 112 Gbps non-blocking, store-and-forward architektura
Propustnost: 83,3 Mpps při 64bytových paketech
MAC adresní tabulka: 32 000 záznamů s automatickým učením a stárnutím
LCD displej: 2,4palcový TFT barevný dotykový displej
Layer 3 routing: max. 32 statických tras, 64 VLAN rozhraní, IPv4/IPv6 hardware routing
VLAN: IEEE 802.1Q tagged VLAN až 256 skupin z 4094 VLAN ID, Q-in-Q (802.1ad), Protocol VLAN, Private VLAN, GVRP
Spanning Tree: STP (802.1D), RSTP (802.1w), MSTP (802.1s), BPDU Guard/Filtering/Forwarding
Link Aggregation: IEEE 802.3ad LACP, až 8 trunk skupin s max. 16 porty na skupinu
QoS: 8 prioritních front, 802.1p CoS, DSCP/IP precedence, Strict Priority a WRR, per-port bandwidth control
Multicast: IGMP snooping v2/v3, MLD snooping v1/v2, IGMP querier, až 256 multicast skupin
ERPS: ITU-T G.8032 Ethernet Ring Protection Switching, obnova < 450 ms
Zabezpečení: IPv4/IPv6 ACL (max. 256 záznamů), 802.1X autentizace, RADIUS/TACACS+, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, DoS ochrana, Port Security
Management: Web GUI, CLI (USB Type-C/Telnet/SSH), SNMPv1/v2c/v3, SSHv2, TLSv1.3, PLANET CloudNMS, ONVIF
Diagnostika: SFP-DDM, Cable Diagnostics, ICMPv4/v6 ping, LLDP, LLDP-MED, Syslog, RMON
Konzole: 1× USB Type-C sériový port (115 200, 8, N, 1)
DI/DO: 2× Digital Input (Level 0: -24 až 2,1 V, Level 1: 2,1 až 24 V, max. 10 mA), 2× Digital Output (open collector, 24V DC, max. 100 mA)
Alarm relé: 1× relé výstup pro výpadek napájení (1 A při 24V DC)
Napájení: 48–54V DC (> 52V DC doporučeno pro PoE++), duální napájecí vstup s ochranou proti přepólování, max. proud 17 A
Spotřeba: max. 7,1 W při zapnutí systému, max. 775 W při plném PoE zatížení (duální 54V DC)

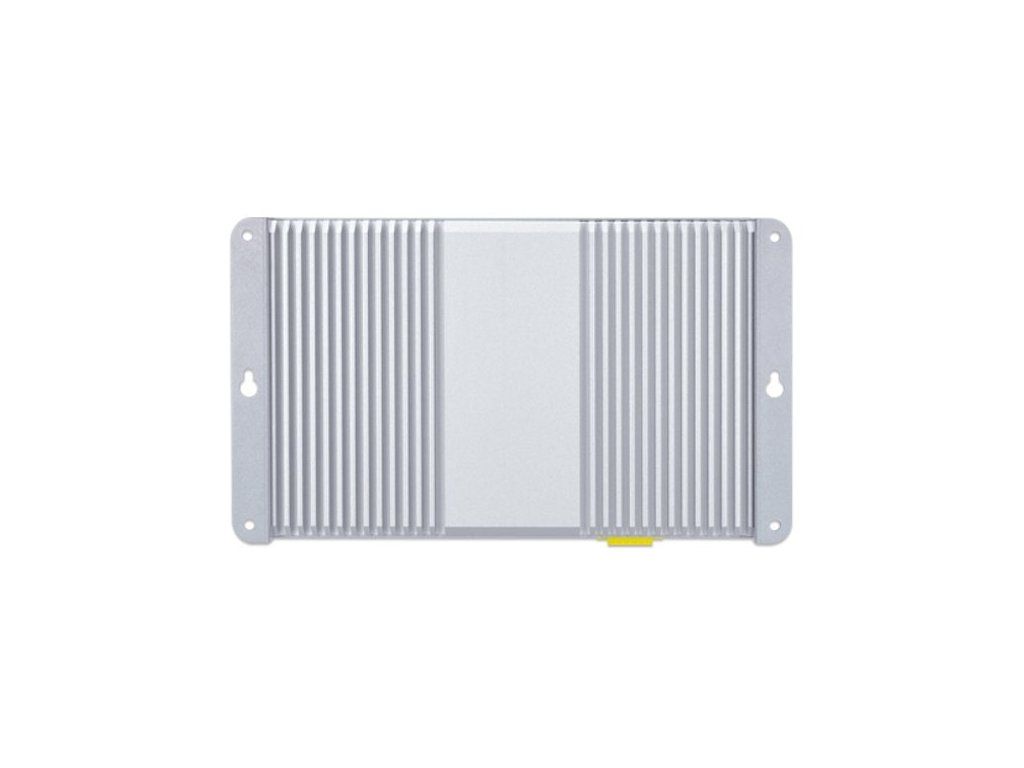

Pouzdro: IP30 hliníkové pouzdro, nástěnná montáž
Provozní teplota: -20 až +70 °C
ESD ochrana: 6 kV DC na Ethernet portech
Rozměry: 245 × 59,4 × 140 mm
Hmotnost: 1793 g
Standardy: IEEE 802.3/802.3u/802.3z/802.3ab/802.3ae/802.3x/802.3ad/802.3af/802.3at/802.3bt/802.3az, IEEE 802.1D/802.1w/802.1s/802.1p/802.1Q/802.1ab, ITU-T G.8032
Certifikace: FCC Part 15 Class A, CE
