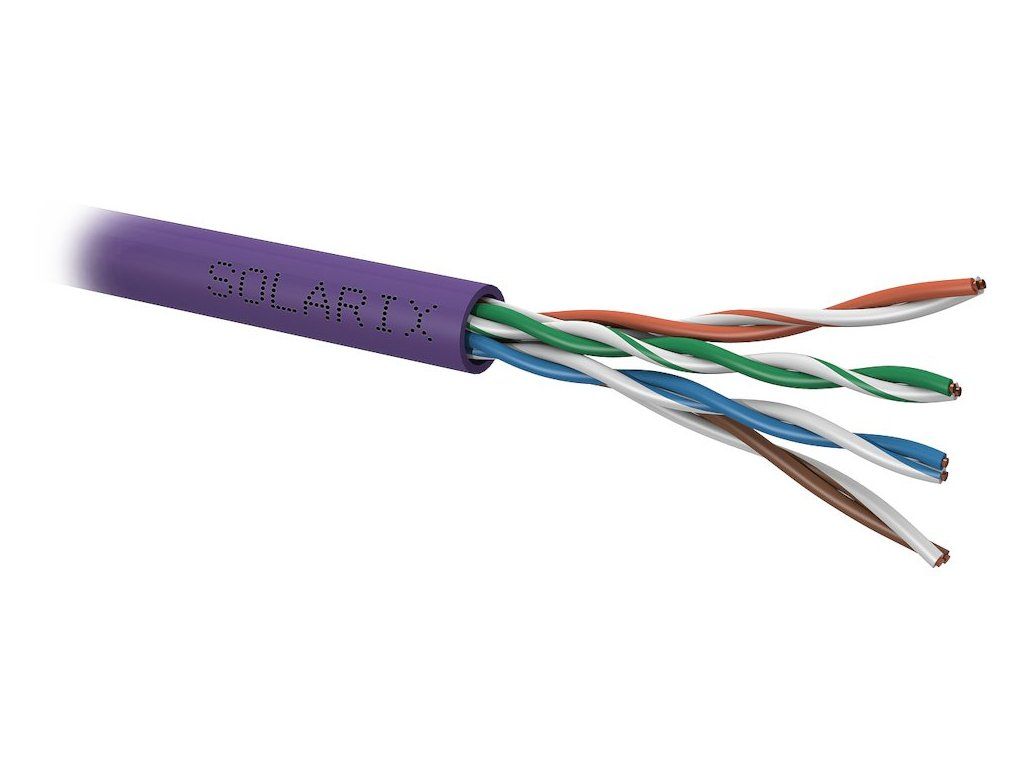

Solarix Kabel UTP drát c5e 305m LS0H

Kvalitní nestíněný instalační kabel kategorie Cat5E s LSOH pláštěm a certifikací reakce na oheň Dca-s1,d2,a1 testovaný až do 350 MHz.

Instalační kabel Solarix SXKD-5E-UTP-LSOH představuje profesionální řešení pro strukturovanou kabeláž podle nejnovějších norem ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-D. Kabel má konstrukci U/UTP se čtyřmi kroucenými páry a je určený pro provoz ethernetových protokolů včetně 1000BASE-T, 2.5GBASE-T a 5GBASE-T. Plášť typu LSOH s třídou reakce na oheň Dca-s1,d2,a1 zajišťuje vysokou bezpečnost při požáru s minimální produkcí kouře a toxických plynů.

Vodiče kabelu jsou vyrobeny z kvalitního měděného drátu s čistotou mědi 99,97% o průměru 0,50 mm (AWG 24) s izolací z HDPE. Kabel byl testován nezávislou laboratoří FORCE TECHNOLOGY v rámci certifikačního programu EC VERIFIED na úrovni Component Level, což garantuje jeho spolehlivost a parametry. Podporuje napájení Power over Ethernet podle standardů 802.3af (Type 1) i 802.3at (Type 2) s proudem až 600 mA na pár.

Elektrické a přenosové parametry
Kabel vykazuje výborné elektrické vlastnosti s útlumem 19,86 dB/100 m při 100 MHz a 40,52 dB/100 m při 350 MHz. Přeslechové parametry NEXT dosahují hodnot 52,37 dB při 100 MHz a 39,04 dB při 350 MHz. Rychlost šíření signálu NVP je 68% se zpožděním signálu 535 ns/100 m a rozdílovým zpožděním maximálně 45 ns/100 m.

Bezpečnost a certifikace
Kabel splňuje požadavky nařízení EU CPR č. 305/2011 s prohlášením o vlastnostech M103-SXKD-5E-UTP-LSOH-Dca-01. Testován oznámeným subjektem 0199 FORCE TECHNOLOGY. Plášť odpovídá normám EN 60332-1-1, EN 60332-1-2, EN 60754-2, EN 61034-1, EN 61034-2 a EN 50575. Neobsahuje látky ze seznamů RoHS a REACH.

Instalace a balení

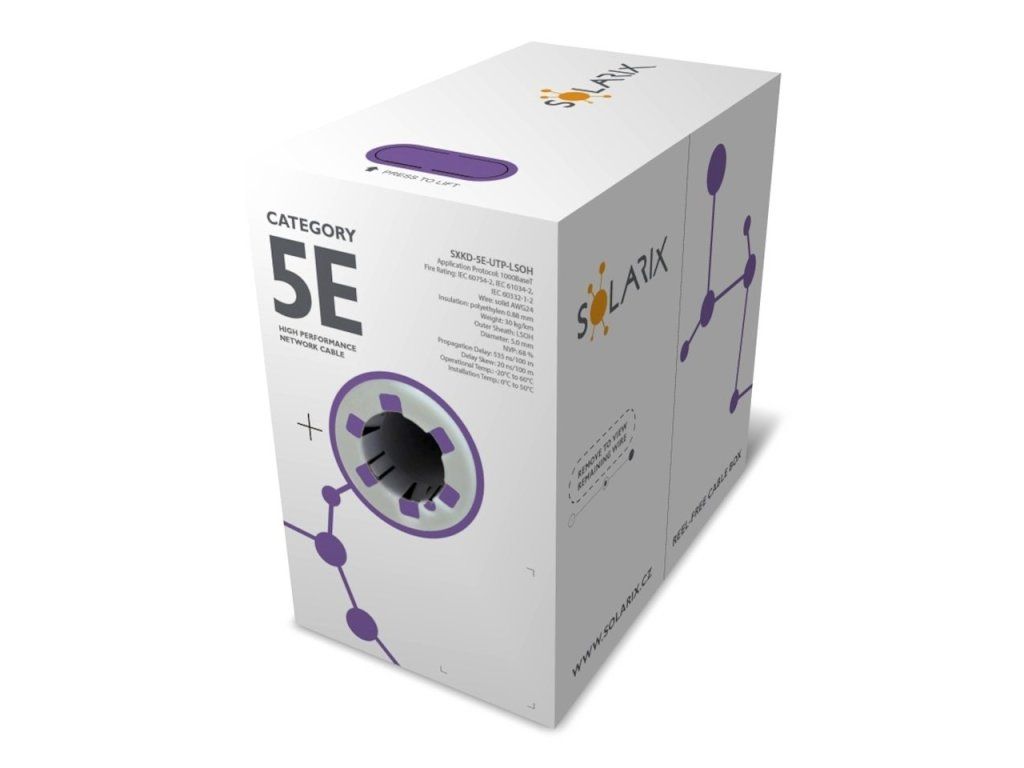

Kabel je dodáván v návinech po 305 m v krabici s rozměry 205 × 360 × 360 mm. Minimální poloměr ohybu při instalaci je 4násobek průměru kabelu (cca 20 mm), maximální tahová síla 100 N. Klasifikace odstupu typu b podle EN 50174-2. Paleta obsahuje 45 boxů.

ZÁKLADNÍ SPECIFIKACE

Kategorie: 5E (Class D)
Konstrukce: U/UTP (nestíněná)
Počet párů: 4
Vodiče: měděný drát o 0,50 mm ± 0,005 mm (AWG 24), čistota mědi 99,97%
Izolace vodiče: HDPE
Průměr vodiče s izolací: 0,88 mm ± 0,05 mm
Typ pláště: LSOH
Třída reakce na oheň: Dca-s1,d2,a1
Barva pláště: fialová RAL 4005
Průměr kabelu: 5,0 mm ± 0,5 mm
Hmotnost: 30,2 kg/km
Testovaná šířka pásma: 350 MHz
Podporované protokoly: 10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T
PoE podpora: 802.3af (Type 1, 350 mA), 802.3at (Type 2, 600 mA)
Provozní teplota: -20 až +60 °C
Teplota při instalaci: 0 až +50 °C
Certifikace: EC VERIFIED Component Level, FORCE TECHNOLOGY
Standardy: ISO/IEC 11801, EN 50173, ANSI/TIA 568.2-D, EN 50288-3-1, IEC 61156-5
Návin: 305 m/box
