Tigo Vysílač RSS pro Tigo TS4-A-F nebo TS4-A-2F
Kód: OPTTIG0007
Detailní popis produktu

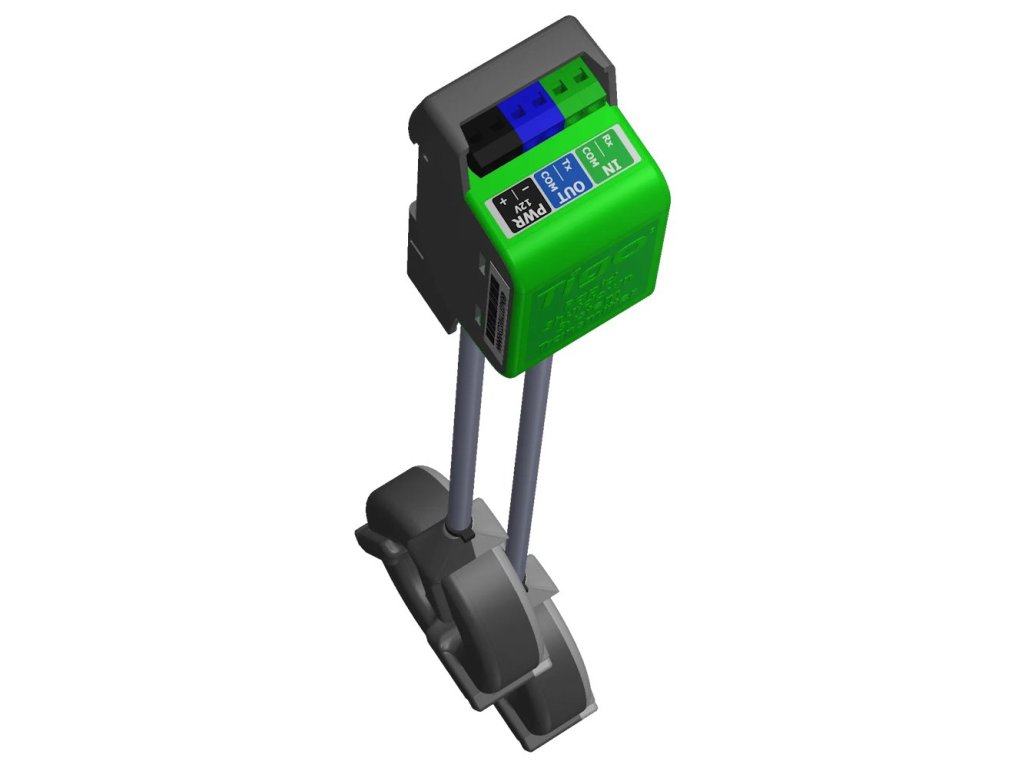

Tigo Vysílač RSS (RSS-TS4-A)
Verze: 490-00000-52 (2 jádra, RSS vysílač, DIN lišta)
Vysílač Tigo RSS (Rapid Shutdown System) doplňuje nákladově efektivní architekturu systému rychlého vypnutí ve spojení s požárně bezpečnostními řešeními Tigo certifikovanými UL - včetně TS4-A-F (add-on), TS4-A-2F (add-on pro dva moduly). Vysílač RSS vysílá signál prostřednictvím PLC (Power Line Communication) do jednotek TS4-F, aby zůstaly fotovoltaické moduly spojeny i při zapnutém napájení. Jednotky TS4-F automaticky přejdou do režimu rychlého vypnutí, když se vysílač RSS vypne, a obnoví výrobu energie, když je vysílač RSS opět napájen. Vysílač RSS s technologií Pure Signal může propojit více vysílačů RSS mezi sebou, což umožňuje jeden koordinovaný udržovací signál do elektrárny, aby se maximalizovala integrita signálu, a to i ve velkých a složitých solárních instalacích. Toto řešení je v souladu se specifikacemi NEC 2014, 2017 a 2020 690.12 pro rychlé vypnutí s využitím komunikace Power Line (PLC). K dispozici s technologií Pure Signal pro systémy s více vysílači, jako kit, lišta DIN nebo PCBA pro integraci do střídačů.
- Iniciační zařízení pro rychlé vypnutí pro Tigo TS4-A-F a TS4-A-2F.
- Vysílač RSS s technologií Pure Signal dokáže propojit více vysílačů RSS v rozsáhlých komerčních aplikacích, čímž se minimalizují přeslechy nebo rušení signálu.
- Řešení s certifikací UL multivendor splňující požadavky předpisu NEC 690.12 2017/2020.
- Deaktivace na úrovni modulu s automatickým nebo ručním vypnutím.
- Snadná instalace, není nutný žádný proces uvedení do provozu.
- Kompatibilní se sítí měničů pro obytné a komerční prostory, které jsou uvedeny na seznamu UL.
- Integrováno do mnoha měničů, což umožňuje instalaci plug and play s měniči Tigo TS4-A-F a TS4-A-2F.
- Novinka: K dispozici s technologií Pure Signal, která zjednodušuje design a instalaci zařízení s více vysílači.
Vysílač Tigo RSS, který je k dispozici jako modul nebo PCBA, je součástí řešení rychlého vypnutí na úrovni modulu ve spojení s Tigo TS4-A-F/2F MLPE. Vysílač RSS se propojuje s více vysílači RSS a zmírňuje rušení pomocí technologie Pure Signal společnosti Tigo, která synchronizuje jeden koordinovaný signál keep-alive pro více soustav.
Každý vysílač využívá komunikaci po elektrické síti (PLC) k odesílání
keep-alive signálu do zařízení MLPE prostřednictvím jednoho nebo
dvou jader. Každé jádro pojme až 10 vodičů fotovoltaického řetězce
(pouze záporné nebo kladné).
ZÁKLADNÍ SPECIFIKACE:
Vysílače
Vstupní napětí vysílače: 12 Vdc ±2%
Vstupní proud vysílače: 1 A
Příkon (maximální/průměrný): 5,5/0,85 W
Pohotovostní režim: 0,06 W (PCBA)
Maximální počet řetězců na jádro: 10
Maximální délka kabelu k poslednímu
vysílači v synchronizované sérii: 30 m
Hmotnost: 60 g
Jádro
Měřidlo vodiče: 18 AWG
Délka vodiče: 500 mm
Maximální proud na jedno jádro: 160 A
Maximální napětí na řetězci: 1500 Vdc
Maximální počet řetězců na jedno jádro: 10
Maximální počet FV modulů na string: 30
Hmotnost: 160 g (0,35 lb)
Okolní prostředí
Rozsah provozních teplot: -40 až +85 °C
Rozměry: 90,9 × 41,3 × 38 mm
Doplňkové parametry
| Záruka: | 300 |
|---|---|
| Hmotnost: | 0.5 kg |
| EAN: | 8592457279976 |
| Délka záruky (měsíce): | 300 |
| Druh příslušenství: | vysílač |
| Jmenovité napětí (V): | 12 |
| Výrobce: | TIGO Energy |
| Délka záruky IČO (měsíce): | 300 |
| Zpracováno: | Schváleno |
| Výrobce: | TIGO Energy |
| Zpracováno: | Schváleno |
| Druh příslušenství: | vysílač |
| Jmenovité napětí (V): | 12 |
| Délka záruky (měsíce): | 300 |
| Délka záruky IČO (měsíce): | 300 |
