Victron MultiPlus-II hybridní měnič 48/4K5/55-32 GX
Kód: SOPVIC0061
Související produkty
Detailní popis produktu

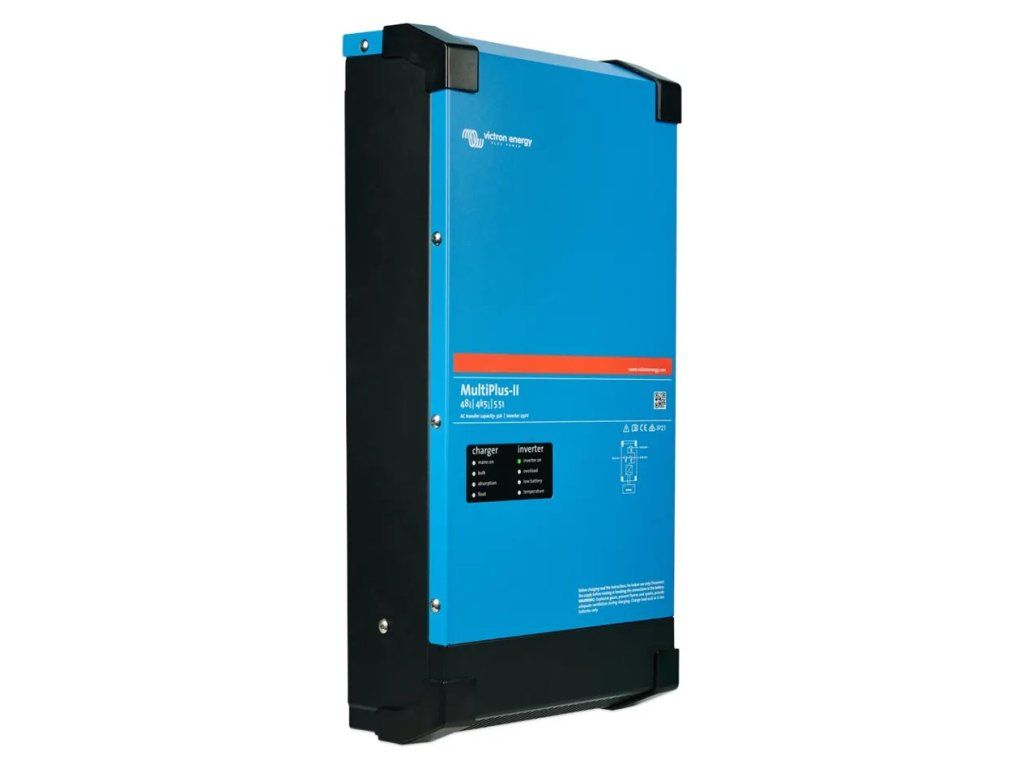

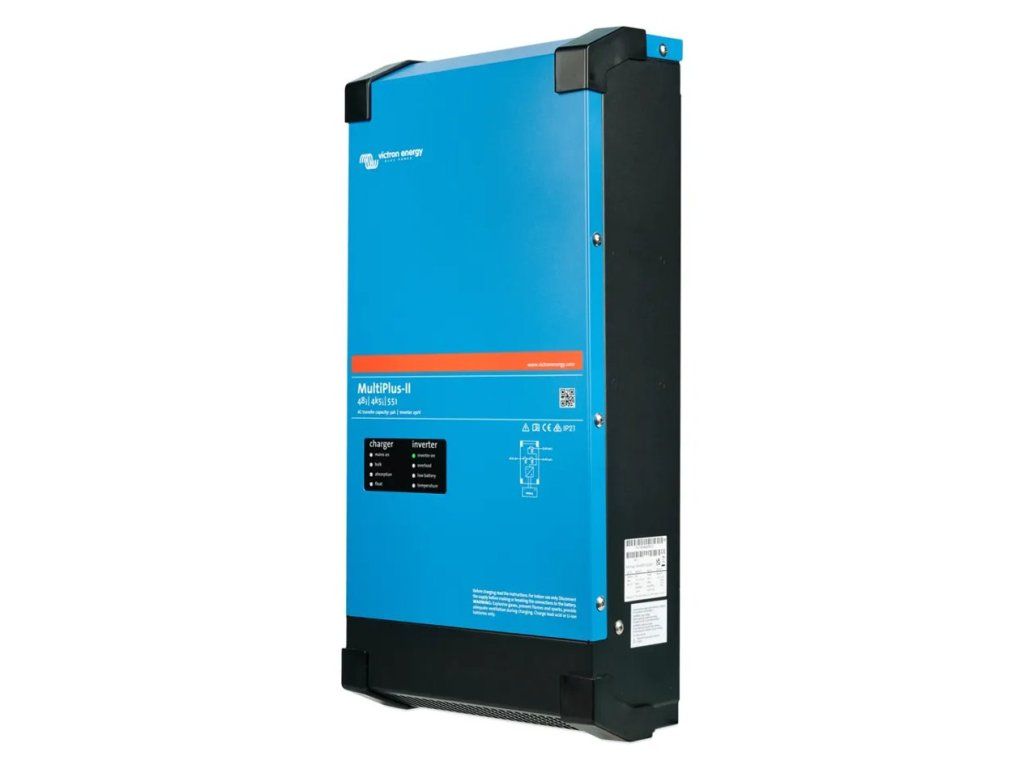

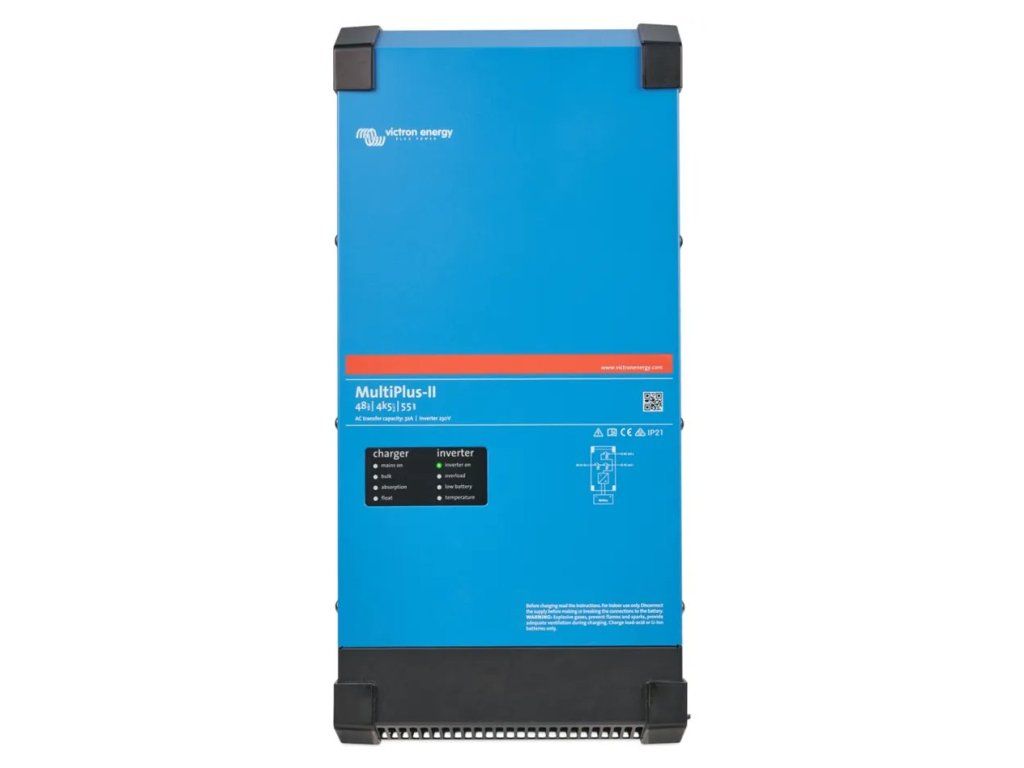

Victron MultiPlus-II GX 48/4K5/55-32
Pokročilý hybridní měnič/nabíječ s integrovaným GX zařízením pro komplexní správu energetických systémů.
MultiPlus-II GX je výkonný DC-AC hybridní měnič/nabíječ s čistě sinusovým výstupem, integrovanou adaptivní nabíječkou baterií a ultra rychlým transferovým přepínačem zdroje napájení (baterie/externí AC zdroj). Zařízení poskytuje kontinuální výkon 4 kW při napětí 230 V AC a nabízí nabíjecí proud až 55 A pro rychlé dobíjení baterií.
Díky integrovanému Wi-Fi modulu a VE.Direct portu lze zařízení vzdáleně monitorovat a řídit prostřednictvím VRM portálu nebo mobilní aplikace. BMS-Can rozhraní zajišťuje kompatibilitu s moderními bateriemi s CAN bus komunikací, zatímco Ethernet port poskytuje stabilní síťové připojení pro pokročilé aplikace.
- Kontinuální výkon 4 kW při 25 °C s možností krátkodobého přetížení až 6 kW
- Integrovaný nabíječ s proudem 55 A pro rychlé dobíjení baterií 48 V
- Pokročilé funkce PowerControl a PowerAssist pro optimalizaci spotřeby
- Wi-Fi modul pro bezdrátové monitorování a vzdálené řízení
- BMS-Can rozhraní pro připojení kompatibilních baterií s CAN bus
- Maximální účinnost 95 % při optimálním zatížení
- Podpora paralelního a třífázového zapojení pro vyšší výkony
Pokročilé funkce PowerControl a PowerAssist
Funkce PowerControl umožňuje nastavit maximální odběr ze sítě, zatímco PowerAssist automaticky doplňuje výkon z baterií při překročení nastaveného limitu. Tyto funkce jsou ideální pro aplikace s omezenou kapacitou přípojky.
Integrované GX zařízení
Vestavěné GX zařízení poskytuje USB port, Ethernet rozhraní a VE.Direct komunikaci pro připojení dalších zařízení Victron Energy. Umožňuje také vzdálené monitorování přes VRM portál a mobilní aplikace.
Solární energie
MuliPlus-II může být použit jak v off-grid (ostrovních) systémech, tak ve fotovoltaických systémech trvale připojených k distribuční síti. MultiPlus-II není vybaven vstupem pro FV pole, je ale předurčen ke spolupráci s MPPT regulátory (DC coupling systémy) nebo síťovými měniči (AC coupling systémy) umístěnými na AC vstupu a/nebo AC výstupu.
Dva AC výstupy
Hlavní výstup AC1 zajistí dodávky energie bez přerušení napájení. Např. v režimu UPS MultiPlus-II převezme napájení připojených spotřebičů (za méně než 20 milisekund) v případě výpadku distribuční sítě nebo generátoru. Druhý AC výstup je funkční pouze tehdy, když je k dispozici AC vstup (distribuční síť/generátor). Zátěž, která by rychle vybila akumulátory, jako například ohřívač vody, je tedy možno připojit k tomuto výstupu a ta bude napájena pouze z AC zdroje.
ESS: Systémy pro skladování energie
MultiPlus-II je klíčovým prvkem v systému Victron Energy ESS, který poskytuje flexibilitu pro kombinaci se solárními MPPT regulátory nebo se síťovými FV měniči.
Prakticky neomezený výkon díky paralelnímu a třífázovému provozu
Až 6 jednotek MultiPlus-II může pracovat paralelně k dosažení vyššího výkonu. Tři jednotky stejného typu mohou být nakonfigurovány pro třífázový provoz s fázovým posunem. Ale to není vše, až 6 paralelně řazených jednotek může tvořit jednu fázi. Třífázový systém tak může sestávat až z 18 jednotek se souhrnným trvalým výstupním výkonem 75kW/90kVA a nabíjecím výkonem 1200 A.
Konfigurace systému
- V případě jednoduché např. UPS instalace, lze nastavení snadno provést během několika minut pomocí DIP přepínačů na MultiPlusu-II GX nebo softwarem VE.Configure 3 a PC.
- Paralelní a 3fázové aplikace mohou být konfigurovány pomocí softwaru VE.Bus Quick Configure (do 3 jednotek) nebo složitější systémy pomocí softwaru VE.Bus System Configurator (nad 3 jednotky) a PC.
- Off-grid a hybridní FV instalace pro podporu vlastní spotřeby a větší energetické nezávislosti, které zahrnují síťové střídače a/nebo solární MPPT nabíječe, lze konfigurovat pomocí softwaru VE.Configure 3 s využitím příslušných asistentů (specializované funkce pro konkrétní aplikace).
- MultiPlus-II GX disponuje několika programovatelnými relé a pomocnými kontakty pro celou řadu doplňkových funkcí.
- Základní VE.Configure 3 a ostatní software pro možnost konfigurace si můžete zdarma stáhnout na webu výrobce.
Pro uvedený software budete potřebovat PC komunikační rozhraní MK3-USB.
ZÁKLADNÍ SPECIFIKACE
Vstupní napětí (měnič): DC 38–60 V
Výstupní napětí (měnič): 230 V ± 2 %, 50 Hz ± 0,1 %
Kontinuální výkon: 4 kW (25 °C), 3,7 kW (40 °C)
Špičkový výkon: 7 kW/1 min
Vstupní napětí (nabíječka): AC 187–265 V (45–65 Hz)
Výstupní napětí (nabíječka): 57,6 / 55,2 / 52,8 V (dle fáze nabíjení)
Nabíjecí proud: 55 A (25 °C), 50 A (40 °C)
Maximální účinnost: 95 %
Komunikace: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
Rozměry: 590 × 275 × 149 mm
Hmotnost: 21,4 kg
Provozní teplota: -40 až +65 °C
Krytí: IP21
MultiPlus-II nabízí mnoho variant provozu a je schopen nabídnout řešení na řadu uživatelských požadavků. Zde uvádíme pro představu nejčastější provozní režimy:
1. Základní instalace jednotky MultiPlus-II GX s externím digitálním multifunkčním panelem (volitelné). Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě), režim UPS.
2. Základní instalace jednotky MultiPlus-II GX s digitálním multifunkčním panelem (volitelné). Určeno do systémů, kdy není vždy dostupná síť (typicky karavany, lodě), režim UPS.
3. Koncepce hybridního solárního systému ESS (Energy Storage System). DC-coupling koncepce s použitím MPPT solárního regulátoru s umístěním nezálohovaných spotřebičů mimo MultiPlus-II GX a za použití proudového čidla.
4. Koncepce hybridního solárního systému ESS (Energy Storage System). AC coupling koncepce s použitím síťového FV měniče umístěném na AC out-1 (pouze měniče značky Fronius). Spotřebiče na AC out-1 jsou napájeny přednostně z fotovoltaiky a/nebo baterie, v případně nedostatku této energie nebo přetížení měniče i ze sítě.
Doplňkové parametry
| Kategorie: | Hybridní |
|---|---|
| Záruka: | 60 |
| Hmotnost: | 21.4 kg |
| Délka záruky (měsíce): | 60 |
| Frekvence napětí (Hz): | 45-65 |
| Hloubka (mm): | 149 |
| Hmotnost (kg): | 21,4 |
| Počet fází: | jednofázový |
| Provozní teplota max. (°C): | 65 |
| Provozní teplota min. (°C): | -40 |
| Rozměry: | 590 × 275 × 149 mm |
| Shoda: | EN-IEC, IEC, EN |
| Šířka (mm): | 275 |
| Tvar výstupního napětí: | sinus |
| Vstupní napětí (V): | 187 - 265 (AC);38 - 60 (DC) |
| Výrobce: | VICTRON |
| Výstupní napětí (V): | 230 (AC);57,6 / 55,2 / 52,8 (DC) |
| Výstupní výkon (W): | 4000 |
| Výška (mm): | 590 |
| AI překlad: | Přeloženo |
| Délka záruky IČO (měsíce): | 60 |
| Zpracováno: | Schváleno |
| Shoda: | EN-IEC, IEC, EN |
| Rozměry: | 590 × 275 × 149 mm |
| Výrobce: | VICTRON |
| Šířka (mm): | 275 |
| Výška (mm): | 590 |
| AI překlad: | Přeloženo |
| Hloubka (mm): | 149 |
| Počet fází: | jednofázový |
| Zpracováno: | Schváleno |
| Hmotnost (kg): | 21,4 |
| Vstupní napětí (V): | 187 - 265 (AC);38 - 60 (DC) |
| Výstupní výkon (W): | 4000 |
| Výstupní napětí (V): | 230 (AC);57,6 / 55,2 / 52,8 (DC) |
| Délka záruky (měsíce): | 60 |
| Frekvence napětí (Hz): | 45-65 |
| Provozní teplota max. (°C): | 65 |
| Provozní teplota min. (°C): | -40 |
| Tvar výstupního napětí: | sinus |
| Délka záruky IČO (měsíce): | 60 |
