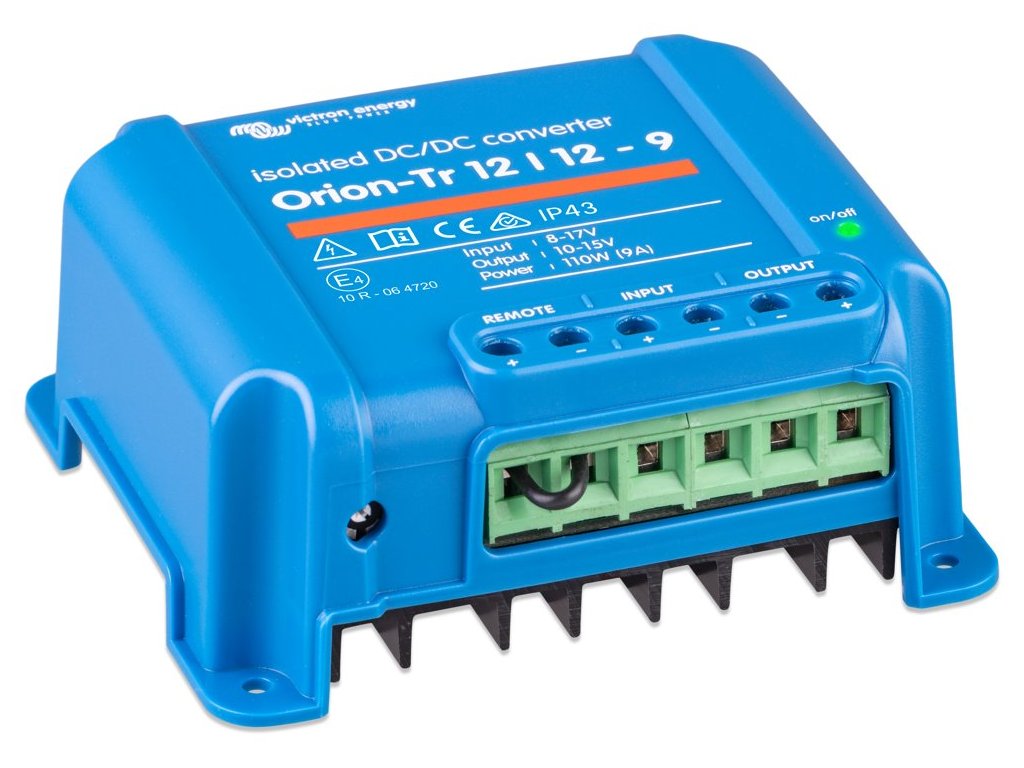

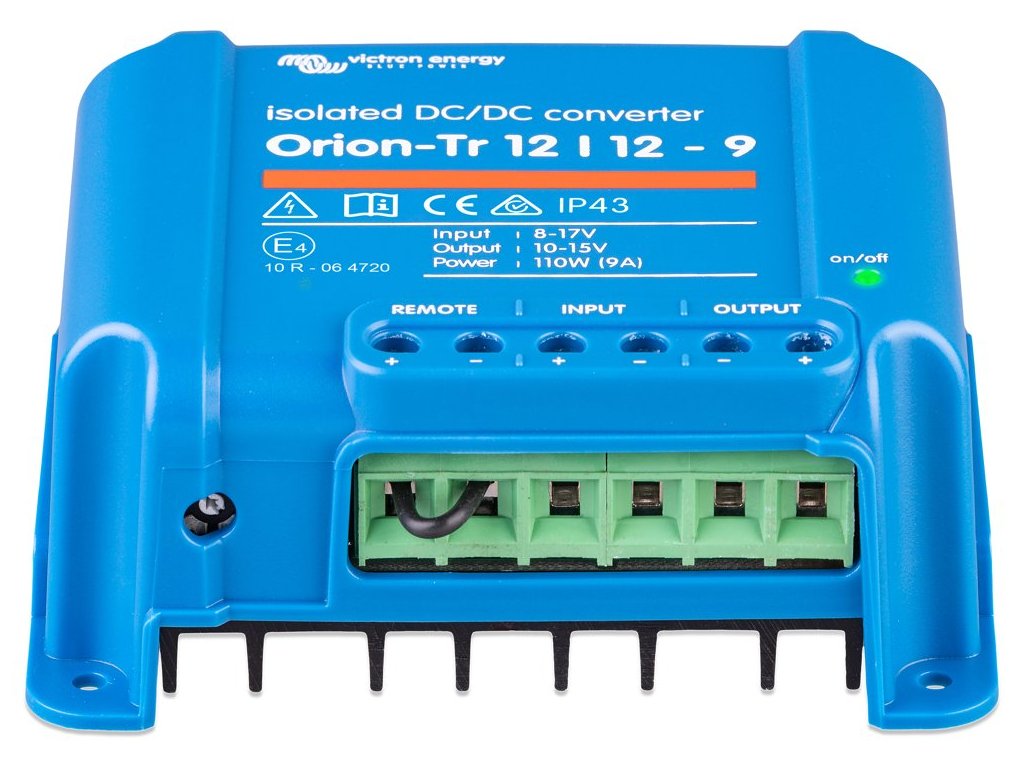

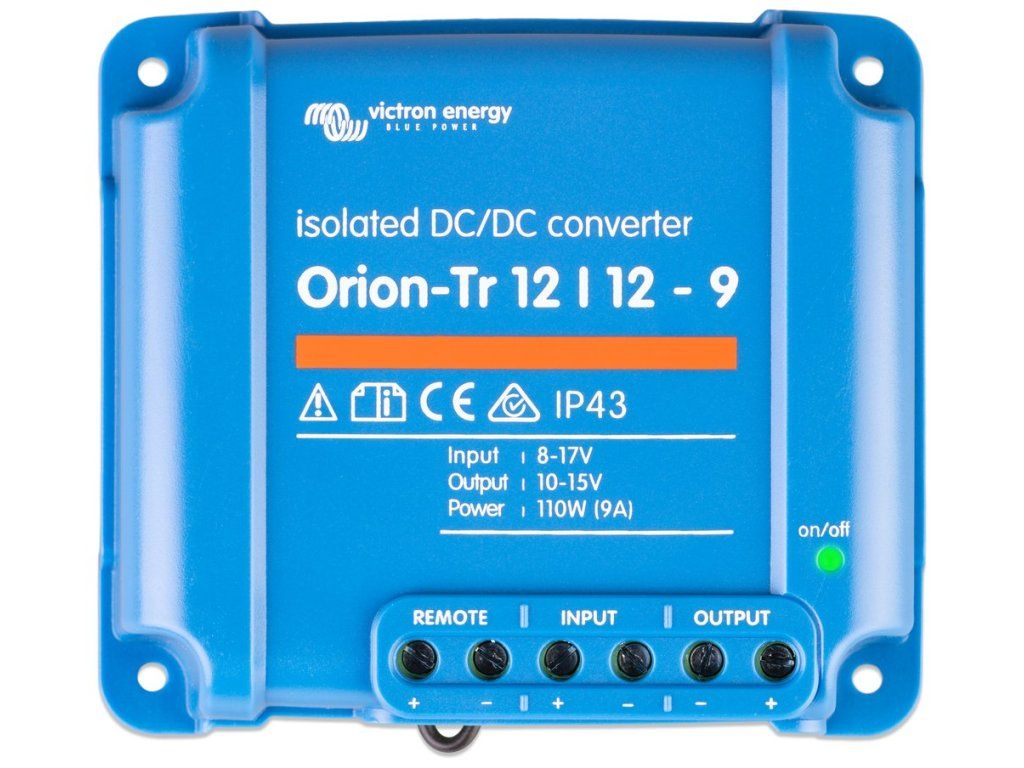

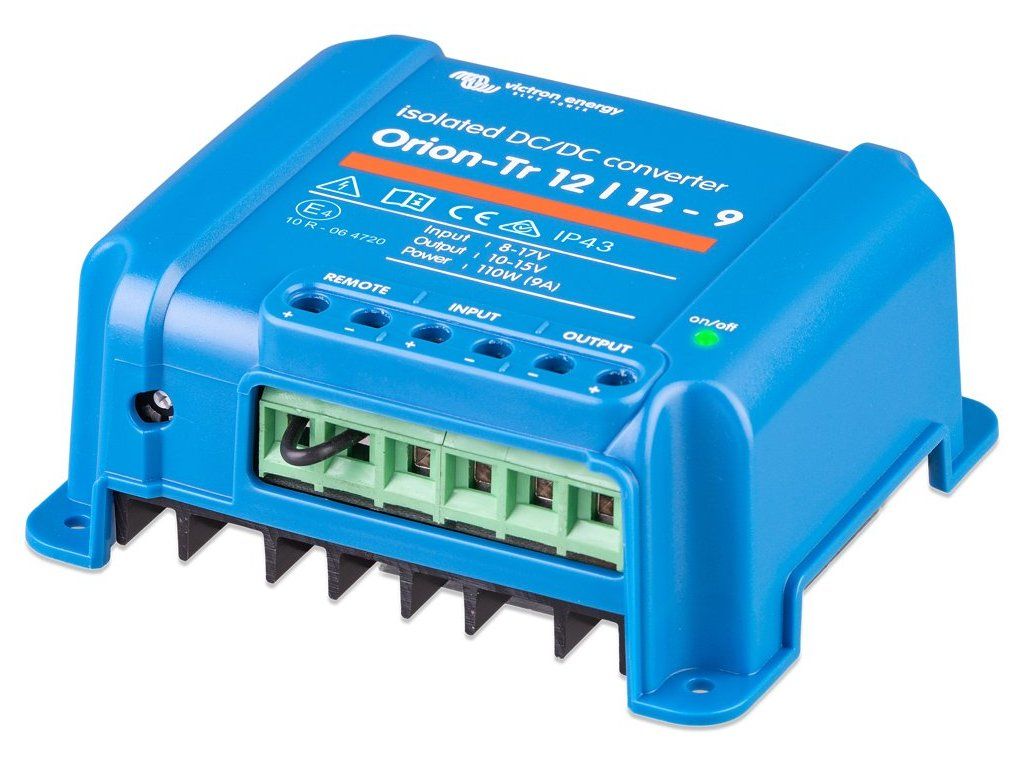

Victron Orion-Tr 12/12 V-9 A (110 W) DC-DC konvertor, izolovaný, IP43
Kód: SOPVIC0066
Detailní popis produktu
Victron Orion DC-DC konvertor 12/12-9A (110 W)
Profesionální izolovaný DC-DC měnič pro náročné aplikace ve vozidlech, lodích a solárních systémech.
Měnič Victron Orion-Tr 12/12-9 nabízí spolehlivou konverzi stejnosměrného napětí s galvanickou izolací 200 V mezi vstupem, výstupem a pouzdrem. Vstupní napětí v rozsahu 8–17 V je převáděno na stabilizované výstupní napětí 12,2 V s možností nastavení v rozsahu 10–15 V. Trvalý výstupní proud 9 A při teplotě 25 °C zajišťuje dostatečný výkon pro napájení citlivé elektroniky.
Měnič disponuje funkcí buck-boost, která udržuje stabilní výstupní napětí v celém rozsahu vstupního napětí. Vzdálené zapínání/vypínání eliminuje potřebu silnoproudého spínače ve vstupním vedení. Ochrana proti zkratu, možnost paralelního zapojení neomezeného počtu jednotek a teplotní ochrana s automatickou redukcí výkonu zajišťují bezpečný a spolehlivý provoz.
- Galvanická izolace 200 V DC mezi vstupem, výstupem a pouzdrem pro maximální bezpečnost
- Nastavitelné výstupní napětí v rozsahu 10–15 V s tolerancí ± 0,2 V
- Trvalý výstupní proud 9 A při 25 °C, maximální proud 12,5 A po dobu 10 sekund
- Funkce buck-boost pro stabilní výstupní napětí v celém rozsahu vstupního napětí 8–17 V
- Vzdálené zapínání/vypínání s příkonem pouze 200 µA v režimu vypnuto
- Ochrana proti zkratu s proudem až 32 A a možnost paralelního zapojení více jednotek
- Vysoká účinnost 87 % a nízké výstupní zvlnění 2 mV RMS
- Teplotní ochrana s automatickou redukcí výkonu při teplotách nad 40 °C
- Krytí IP43 při montáži se svorkovnicemi směrem dolů
Ochranné funkce a spolehlivost
Měnič je vybaven komplexním systémem ochran včetně ochrany proti podpětí (vypnutí při 7 V, restart při 7,5 V), zkratu a přehřátí. Při překročení teploty 40 °C dochází k automatické redukci výkonu o 3 % na každý stupeň Celsia, což zajišťuje bezpečný provoz i v náročných podmínkách.
Snadná instalace a použití
Kompaktní rozměry 113 × 100 × 47 mm a hmotnost 0,42 kg umožňují instalaci i do omezeného prostoru. Šroubovací svorkovnice pro kabely do průřezu 6 mm² (AWG10) nevyžadují speciální nářadí. Nevyměnitelná vstupní pojistka chrání měnič při použití s 12V a 24V vstupem.
Certifikace a standardy
Výrobek splňuje normy EN 60950 pro bezpečnost, EN 61000-6-3 a EN 55014-1 pro emise, EN 61000-6-2, EN 61000-6-1 a EN 55014-2 pro odolnost proti rušení a automobilovou směrnici ECE R10-5.
Není určeno pro nabíjení baterií. Pro nabíjení baterií zvažte použití zařízení Orion-Tr Smart.
ZÁKLADNÍ SPECIFIKACE
Vstupní napětí: 8–17 V (vypnutí při 7 V, restart při 7,5 V)
Výstupní napětí: 12,2 V (nastavitelné 10–15 V, tolerance ± 0,2 V)
Trvalý výstupní proud: 9 A při 25 °C
Maximální výstupní proud: 12,5 A po dobu 10 s
Proud při zkratu: 32 A
Trvalý výkon: 110 W při 25 °C, 85 W při 40 °C
Účinnost: 87 %
Výstupní zvlnění: 2 mV RMS
Příkon naprázdno: < 50 mA
Příkon v režimu vypnuto: < 200 µA
Galvanická izolace: 200 V DC mezi vstupem, výstupem a pouzdrem
Provozní teplota: -20 až +55 °C (redukce 3 % na °C nad 40 °C), max. 95% vlhkost (nekondenzující)
Krytí: IP43 (při montáži se svorkovnicemi dolů)
Maximální průřez kabelu: 6 mm² (AWG10)
Rozměry: 113 × 100 × 47 mm
Hmotnost: 0,42 kg
Příklad zapojení:
Doplňkové parametry
| Kategorie: | Nabíječky baterií |
|---|---|
| Záruka: | 60 |
| Hmotnost: | 0.5 kg |
| EAN: | 8719076016717 |
| Délka záruky (měsíce): | 60 |
| Druh příslušenství: | měnič napětí |
| Hloubka (mm): | 47 |
| Rozměry: | 113 × 100 × 47 mm |
| Shoda: | EN, ECE |
| Šířka (mm): | 113 |
| Vstupní napětí (V): | 8 - 17 (DC) |
| Výrobce: | VICTRON |
| Výstupní napětí (V): | 10 - 15 (DC) |
| Výstupní výkon (W): | 110 |
| Výška (mm): | 100 |
| AI překlad: | Přeloženo |
| Délka záruky IČO (měsíce): | 60 |
| Zpracováno: | Schváleno |
| Shoda: | EN, ECE |
| Rozměry: | 113 × 100 × 47 mm |
| Výrobce: | VICTRON |
| Šířka (mm): | 113 |
| Výška (mm): | 100 |
| AI překlad: | Přeloženo |
| Hloubka (mm): | 47 |
| Zpracováno: | Schváleno |
| Vstupní napětí (V): | 8 - 17 (DC) |
| Výstupní výkon (W): | 110 |
| Výstupní napětí (V): | 10 - 15 (DC) |
| Druh příslušenství: | měnič napětí |
| Délka záruky (měsíce): | 60 |
| Délka záruky IČO (měsíce): | 60 |
