XtendLan programovací modul pro D2 videovrátné systémy

Detailní popis produktu

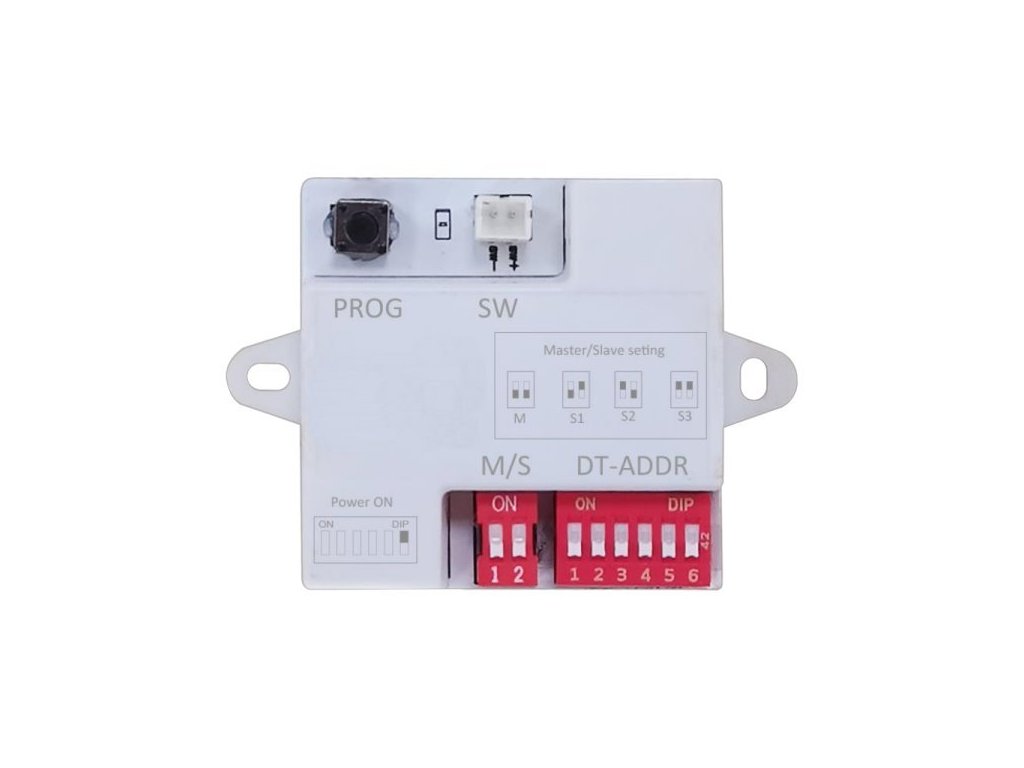

Ovladač DPA-D2-PG1 slouží k nastavení adresy handsfree telefonu DPP-D205. Adresu telefonu DPP-D205 lze nastavit i pomocí párovacího režimu s dveřní stancí, programátor DPA-D2-PG1 není nutností. Ale s tímto programátorem je nastavení snazší, pokud instaluje videovrátné pouze 1 technik.

Součástí balení je napájecí baterie (CR2032), kabel s rychloupínacími sponami (1 m) a pin pro snadné přepínání DIP přepínačů.

Kroky programování

• Zapnutí systému D205 - Připojte D205 k funkčnímu instalačnímu systému, zkontrolujte, zda se normálně spustil a zda se rozsvítil indikátor loga.
• Propojení programátoru s D205 - Připojte dvě připojovací svorky programátoru k vodičům zvonku D205 (SW+ a SW-).
• Programování operací - Zapněte programátor nastavením 6. přepínače DIP do polohy ON. Nastavte přepínače DIP programátoru, a to jak nastavení DT-Address (kód 1~32), tak M/S (kód 0~3).
• Verifikace - Když je přístroj 205 naprogramován, automaticky zahájí zpětné volání a systém DS in zavolá na přístroj D205 právě naprogramovaným novým číslem.
• Vypnutí programátoru - Vypněte programátor nastavením 6. přepínače DIP do polohy OFF.

Příklad použití zde.

ZÁKLADNÍ SPECIFIKACE

Pro: D2 videovrátné systémy
Napájení: 1× CR2032

Manuál (en)
