MAC-HOME DVB-T dig. modulator
Kód: E000-3123
Detailní popis produktu
MAC-HOME 1x AVOFDM modulátor
MAC-HOME
je autonomní zařízení sloužící k modulaci AV signálu do jednoho výstupního DVBT kanálu v TV pásmu 474 až 858 MHz. Zařízení provádí v reálném čase digitalizaci AV signálů, komprimaci dle standardu MPEG2 a modulaci COFDM a je vyvinuto spiciálně pro domácí použití. Modulátor vyniká dobrou kvalitou modulace MER která je větší než 35 dB. Zároveň podporuje zpracování a vložení PSI/SI tabulek a LCN (Logical Channel Suport). Modulátor se nastavuje přímo na čelním panelu. Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744). MAC-HOME je vybaven vnitřním USB přehrávačem, s jehož pomocí lze snadno vytvořit informační kanál pro kabelové TV, obchody, hotely nemocnice a pod.

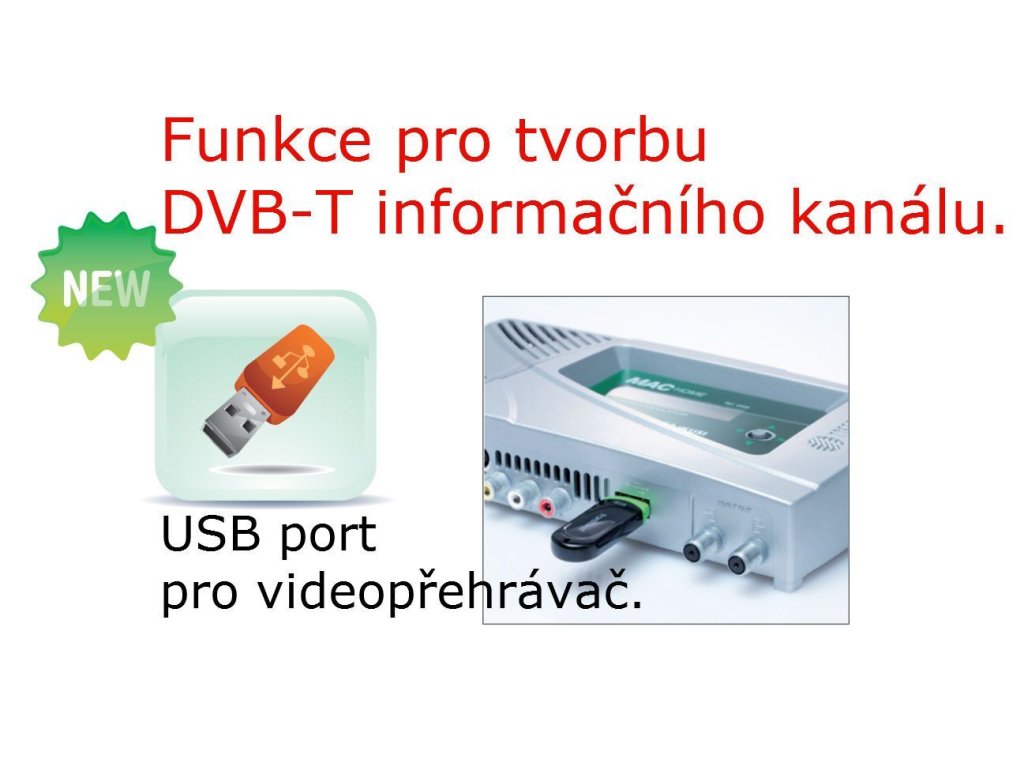

Funkce USB videopřehrávač

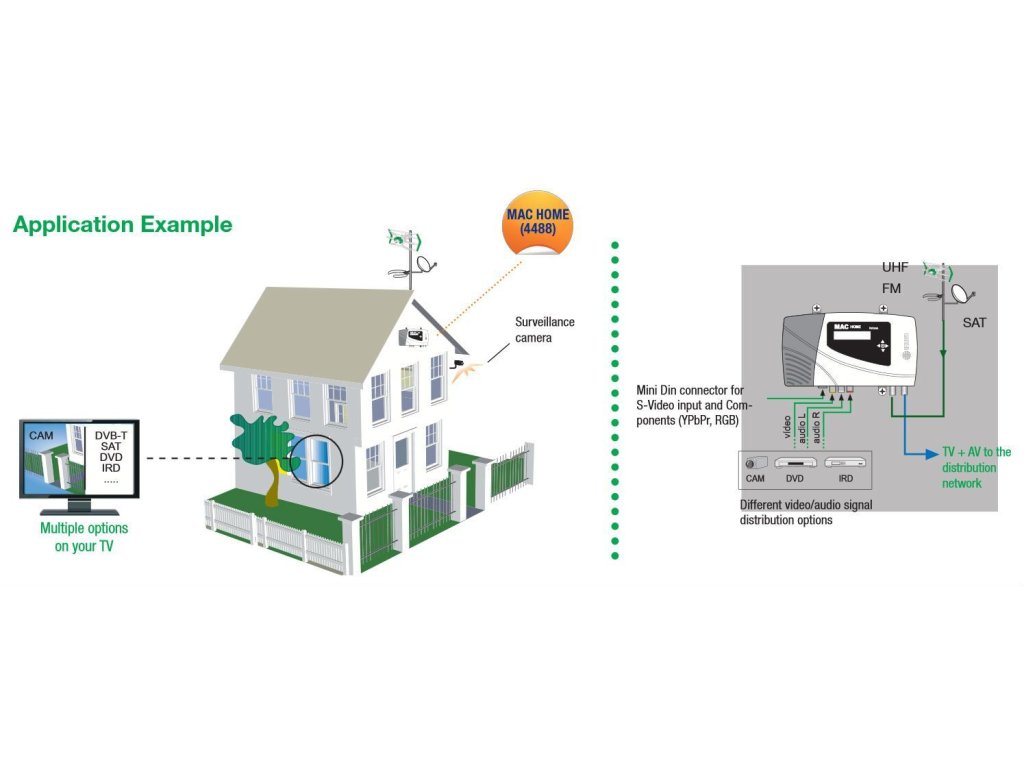

Přes USB port lze snadno vytvořit DVB-T informační kanál pro kabelové TV, nemocnice, obchodní centra, hotely a další podobné aplikace. Postup při tvorbě infokanálu je velmi snadný. Pomocí software MAC CONVERSOR jednodušete zkombinujete obrázky, fotografie a videa (jpg, bmp, png, gif, wmv, ts, mp4, avi, mpg) a doplníte zvukovým doprovodem (mp3). Vygenerovaný soubor nahrajete na USB klíč který připojíte do USB portu na MAC-HOME.
Technické parametry
AV VSTUP |
|
| video vstup | CVBS SD, SVIDEO |
| úroveň video vstupu | 0,7....1,4 Vpp |
| norma | PAL / NTSC / SECAM |
| impedance | 75 Ohm |
| audio vstup | 2x mono/stereo |
| úroveň audio vstupu | 0,5...4,0 Vpp |
| konektory | 1xRCA (CVBS), 1x miniDIN (SVIDEO), 2 RCA mono/stereo |
PROCESSING |
|
| video komprese | MPEG2 main Profile @ Main Level |
| max. rozlišení | PAL 720x576@25 fps, NTSC 720x480@30pfs |
| kvalita | DVD Full D1 |
| audio komprese | MPEG1 Layer II |
| vložení PSI/SI tabulek | ano (PAT,PMT,SDT,NIT) |
| podpora LCN | ano |
COFDM VÝSTUP |
|
| DVB-T norma | ETSI EN 300 744 |
| počet nosných | 2K, 8K |
| modulace | QPSK, 16QAM, 64QAM |
| ochranný interval | 1/7, 1/8, 1/16, 1/32 |
| code rate | 1/2, 2/3, 3/4, 5/6, 7/8 |
| výstupní kmitočet | 474 858 MHz |
| šířka kanálu | 6, 7, 8 MHz |
| výstupní úroveň | 80 dBµV |
| útlum výstupní smyčky | 1,5 dB |
| nastavení výst. úrovně | 25 dB |
| MER | 35 dB typ. |
| band aliasing | < 50 dB |
| šum. číslo v pásmu 8 MHz | < 45 dBc |
| kmitočtová stabilita | < ± 30 ppm |
OBECNÉ |
|
| napájení | 230 240 Vac / 450 mA / 8,1 W |
| rozměr | 210 x 114 x 32 mm |
| hmotnost | 1 kg |
INTERFACE |
|
| ovládání na modulátoru | LCD + joystick |
| jazyk | Angličtina, Španělština, Francouština |
Doplňkové parametry
| Modul: | TV modulátordemoludátor |
|---|---|
| Napájení: | 230VAC |
| Instalace: | Do rozvaděče |
| Konektivita: | DVB-T |
| Typ přenosu: | AV modulátor |
| Systém video: | Video analog |
| Prostředí instalace: | Volná;Vnitřní |
