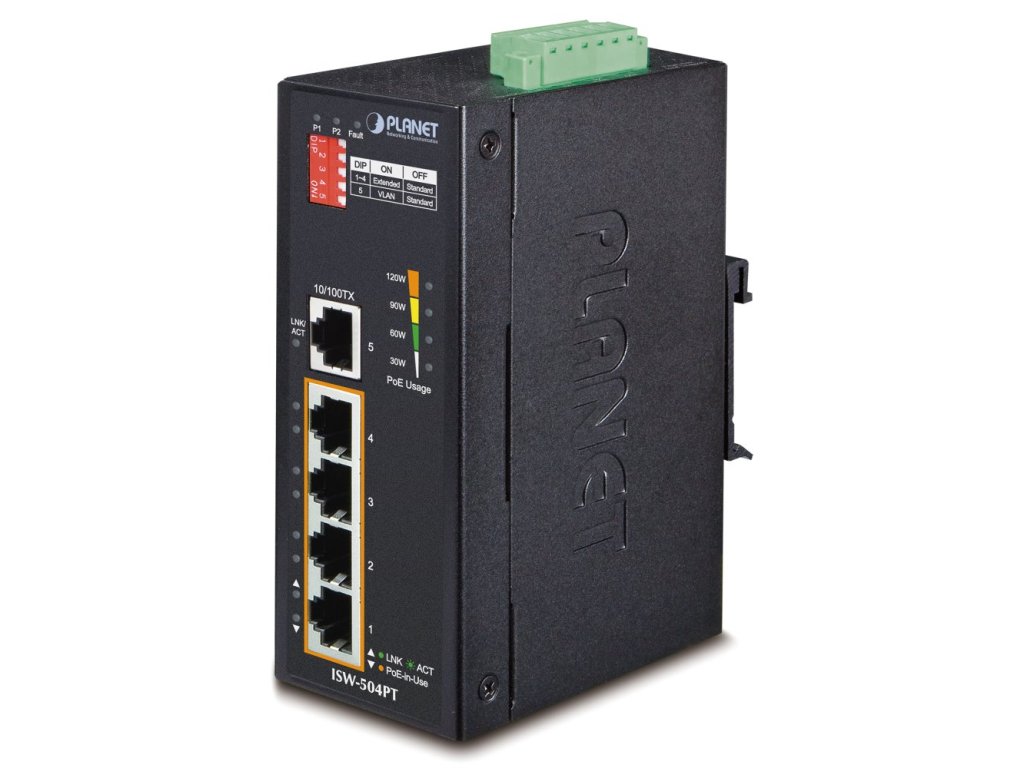

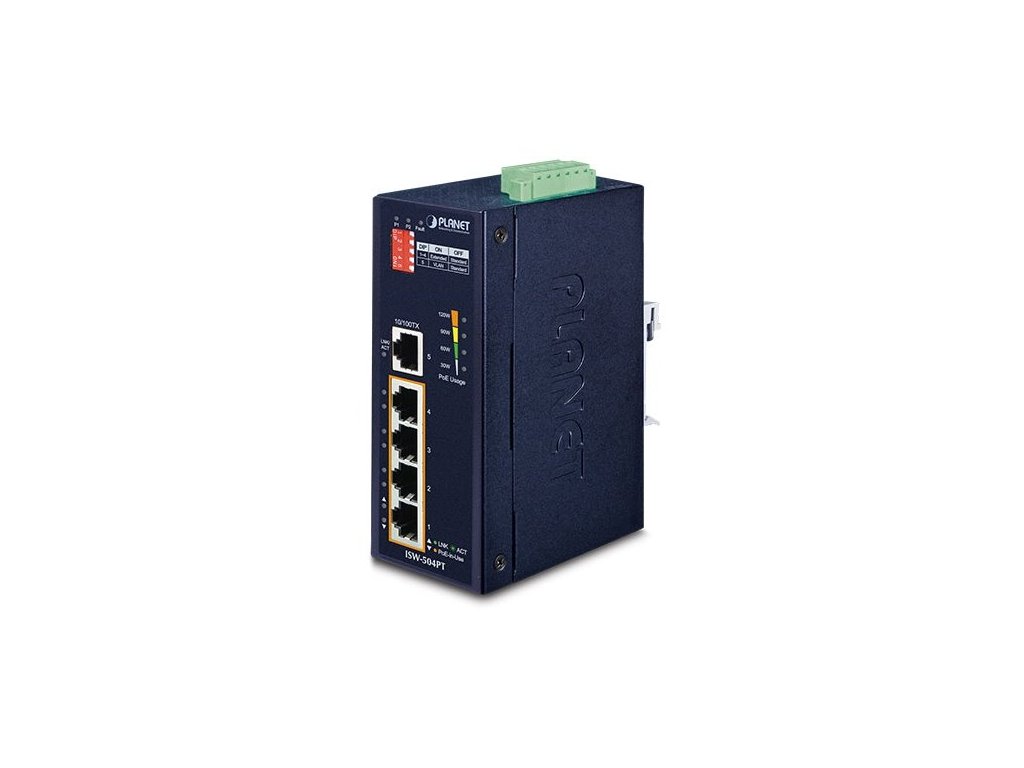

Planet ISW-504PT Průmyslový Switch 5x RJ-45, VLAN + Extend, -40~+75°C, PoE+ 802.3af/at 120W, 12-48VDC power-in
Kód: NAPPNT2014
Související produkty
Detailní popis produktu
PLANET ISW-504PT v3Průmyslový přepínač PoE+ (802.3af/at), 4x RJ-45 port 10/100 Base-TX s PoE+ injektory (až 36 W/port), 1x RJ-45 10/100 Base-TX (bez PoE), celkový výkon 120 W (při napájení DC 48 V).
Bez správy (unmanaged), podpora 802.1Q VLAN a CSMA/CD protokolu, Flow Control (802.3x pause frame pro full duplex, Back pressure pro half duplex), redundantní napájení DC 12-48 V, krytí IP40, kovová skříň, pracovní teplota -40 až +75 °C, fanless (bez ventilátorů), LED indikace využití PoE, DIP přepínač (Standard/VLAN/Extend), alarm výstup (selhání napájení), přepěťová ESD ochrana do 5 kV, montáž na DIN lištu nebo přímo na zeď, upgradovaná verze v3.
Verze v3: navýšení PoE výstupu na 36 W/port (802.3at), max. 120 W PoE budget, krytí IP30 na IP40, zvýšení napájecího rozsahu na 12-48 V, přidaný DIP switch (režimy Standard/VLAN/Extend), možnost boční montáže
Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy. Verze přepínačů řady s rozšířeným teplotním rozsahem.
Přepínače řady ISW se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).
Jako PoE přepínač umožňuje přímo napájet až 4 koncová zařízení dle normy IEEE 802.3af/at, je tak ideálním prvkem pro aplikace se sníženou možností napájení koncových zařízení!

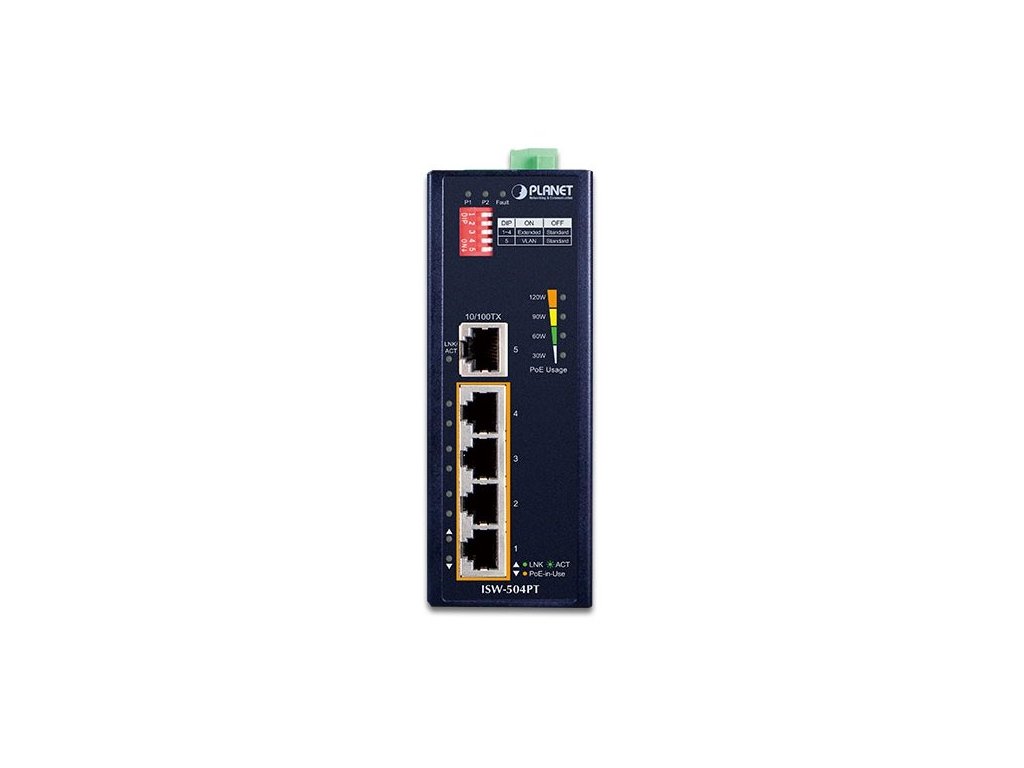

Switch disponuje manuálním přepínačem režimů:
- Standard - switch napájí zařízení na vzdálenost max. 100 m.
- VLAN - porty jsou logicky odděleny jeden od druhého, v tomto režimu lze předejít nechtěným multicast a broadcast bouřím.
- Extend - switch napájí zařízení až na 250 m se sníženou propustností 10 Mb/s na port (podpora napájení do 25 W)
ZÁKLADNÍ SPECIFIKACE
Fyzické vlastnosti:
Porty: 5x RJ-45 port 10/100 Base-TX
Paměť: 1K MAC adres, JumboFrame 1,5 kB
Propustnost: sběrnice 1 Gbps, provozně 0,74 Mpps (64 B)
Provedení: DIN lišta, na zeď

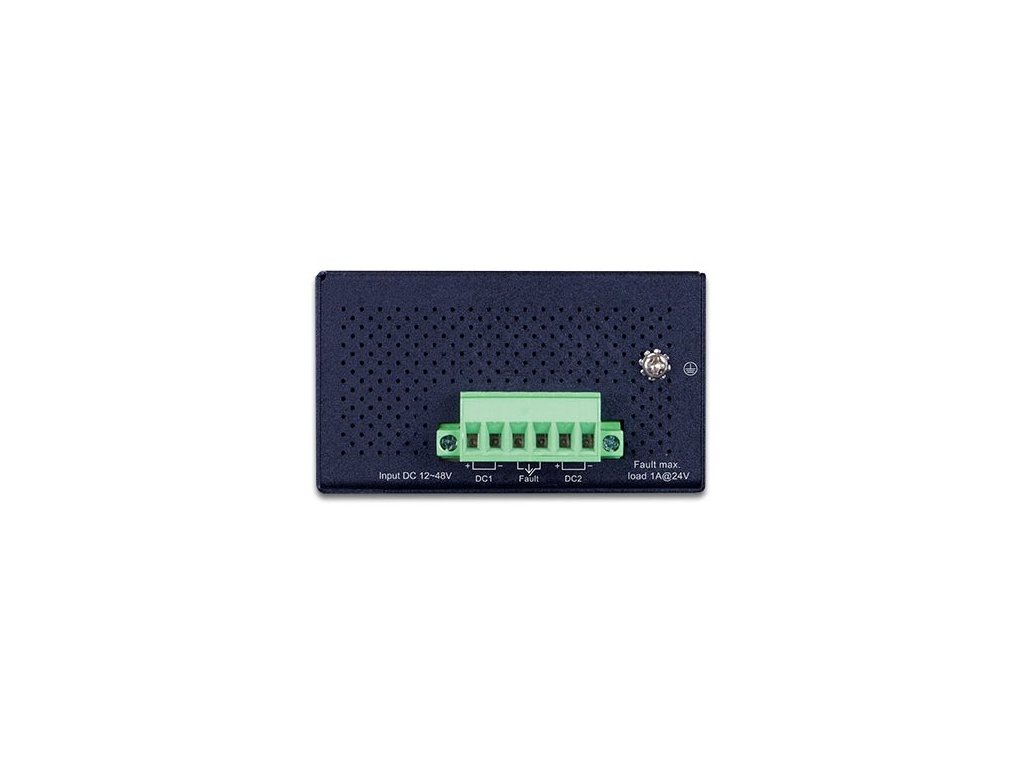

Napájení: DC 12-48 V, redundantní, vlastní příkon do 3,7 W (max. 136,8 W při plném PoE zatížení), připojení možné ze dvou různých zdrojů (nejsou součástí balení)
Ochrana: ESD do 5 kV DC, ochrana proti přepólování
Provozní teplota: -40 až +75 °C, vlhkost do 95 %
Rozměry: 135 x 85,1 x 50 mm
Hmotnost: 596 g
PoE funkce:
Typ napájení: End-span
Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g, (IEC-60068-2-27)
Datasheet (v3)
Ostatní downloadDoplňkové parametry
| Záruka: | 60 |
|---|---|
| Hmotnost: | 1.017 kg |
| EAN: | 4711213688829 |
| Barva: | černá |
| Bez ventilátorů (fanless): | ano |
| Celkový počet portů: | 5 |
| Délka záruky (měsíce): | 60 |
| Displej: | ne |
| Gigabit LAN: | ne |
| Hmotnost (g): | 596 |
| Homologace EN50155: | ne |
| Kapacita sběrnice (Gbps): | 1 |
| LAN: | ano |
| Management: | ne |
| Napájení zařízení: | externí adaptér;redundantní |
| Norma: | 802.3af;802.3at |
| Počet PoE portů: | 4 |
| Podpora Poe: | Ano |
| PoE vstup: | ne |
| PoE výstup: | 802.3af/at |
| PoE výstup (počet): | 4 |
| Použití v exteriéru: | ne |
| Použití v interiéru: | ano |
| Provedení: | DIN lišta;na zeď |
| Provozní teplota max. (°C): | 75 |
| Provozní teplota min. (°C): | -40 |
| RJ-45 (počet): | 5 |
| Rozhraní: | LAN, WAN |
| Rozměry: | 135 × 85,1 × 50 mm |
| RS-232 port: | ne |
| Rychlost portů: | 100 Mb/s |
| Rychlost směrování (Mpps): | 0,74 |
| Shoda: | FCC Part 15 Class A, CE |
| Stohovatelnost: | ne |
| Stupeň krytí: | IP40 |
| Volba záruky 36 měsíců [%]: | 0 |
| Vrstva OSI: | L2 |
| Vstupní napětí (V): | 12 - 48 (DC) |
| Výrobce: | PLANET Technology |
| Délka záruky IČO (měsíce): | 60 |
| Zpracováno: | Schváleno |
| LAN: | ano |
| Barva: | černá |
| Norma: | 802.3af;802.3at |
| Shoda: | FCC Part 15 Class A, CE |
| Displej: | ne |
| Rozměry: | 135 × 85,1 × 50 mm |
| Výrobce: | PLANET Technology |
| Rozhraní: | LAN, WAN |
| PoE vstup: | ne |
| Provedení: | DIN lišta;na zeď |
| Hmotnost (g): | 596 |
| Management: | ne |
| PoE výstup: | 802.3af/at |
| Vrstva OSI: | L2 |
| Zpracováno: | Schváleno |
| Gigabit LAN: | ne |
| Podpora PoE: | ano |
| RJ-45 (počet): | 5 |
| RS-232 port: | ne |
| Stupeň krytí: | IP40 |
| Rychlost portů: | 100 Mb/s |
| Stohovatelnost: | ne |
| Počet PoE portů: | 4 |
| PoE výstup (počet): | 4 |
| Vstupní napětí (V): | 12 - 48 (DC) |
| Napájení zařízení: | externí adaptér;redundantní |
| Homologace EN50155: | ne |
| Celkový počet portů: | 5 |
| Délka záruky (měsíce): | 60 |
| Použití v exteriéru: | ne |
| Použití v interiéru: | ano |
| Kapacita sběrnice (Gbps): | 1 |
| Provozní teplota max. (°C): | 75 |
| Provozní teplota min. (°C): | -40 |
| Volba záruky 36 měsíců [%]: | 0 |
| Bez ventilátorů (fanless): | ano |
| Délka záruky IČO (měsíce): | 60 |
| Rychlost směrování (Mpps): | 0,74 |
