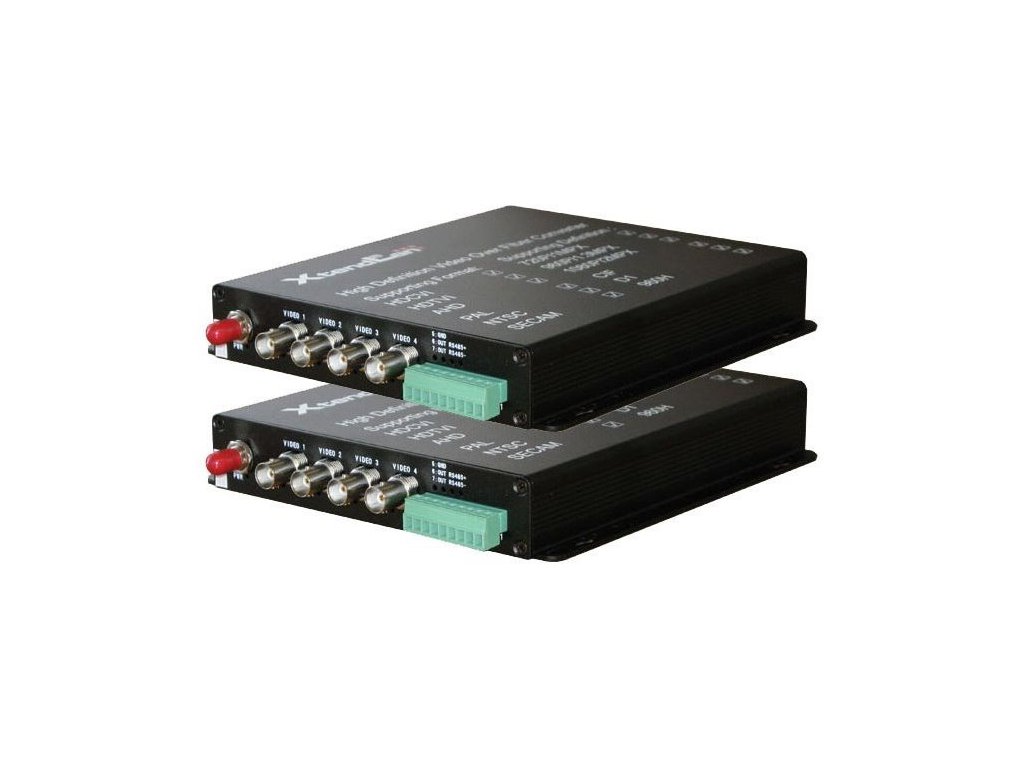

XtendLan HD-CVI/AHD/TVI/PAL opto konvertor, až do 1080p, 4x Video, 1x COM, ST, single i multimode, pár

Detailní popis produktu

4kanálový univerzální optický konvertor pro všechny analogové HD a SD systémy, 4x HD-CVI/AHD/TVI/PAL v rozlišeních 1080p, 720p a CVBS, přenos po jednom optickém vlákně, single mode i multimode, zpětný přenos 1x RS-485 jednosměrně, dosah 20 km na single mode vlákně, 2 km po multimode vlákně, ST optický konektor, WDM 1310/1550 nm, možnost montáže na zeď, RS-485 s přepěťovou ochranou, především pro souběžný přenos obrazu a ovládání kamer, pár vysílač a přijímač.

Slouží pro nekompresovaný přenos video signálů po optických trasách.

Pro přenosy jiných kombinací signálů po optických trasách nás neváhejte kontaktovat. Tento typ zařízení v podobné ceně lze modifikovat i pro souběžný přenos Fast Ethernetu, I/O signály (poplachové signály, RS-485, RS-232, TTL atd.), telefonní linky (FXO, FXS, Hot-Line), audio (simplexní, duplexní, stereo) a jiné malé analogové signály po optickém vedení v rozsahu kmitočtů 1 kHz - 50 MHz apod.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:

• 4x Video vstup, BNC konektory, 75 Ohm
• HD-CVI 1080p a 720p kompatibilní
• AHD 1080 a 720p kompatibilní
• TVI 1080 a 720p kompatibilní
• CVBS (PAL, NTSC, SECAM) kompatibilní - rozlišení 960H, 720H a nižší (D1, CIF, QCIF atd.)
• COM port, pro RS-485, přenášen v opačném směru, šroubová svorkovnice, max. rychlost 115200 Baud
• Ochrana proti zkratu
• 4 kanály

Video kanály:

Vstupní/výstupní signály: 1 Vp-p, 75 Ohm
Maximální signál: 1,5 V p-p na vstupu
Přenášené pásmo: 50 MHz
Zkreslení zesílením: do 1 %
SNR min.: 70 dB

Optický port:

Vlnové délky: 1310/1550 nm
Digitální komunikační rychlost: 1310 nm (2,5 Gbps)
Výkonová marže: 10 dB
Dosahy: 10 dB
a) multi-mode: 2 km
b) single-mode: 20 km
Konektor: ST

Pracovní parametry:

MTBF: 100 000 hodin
Rozsah pracovních teplot: -40 až +75 °C
Napájení: DC 5 V, odběr max. 5 W, napájecí adaptér AC 90-240 V (výstup DC 5 V) je součástí
Rozměry: 175 x 150 x 30 mm (175 x 170 x 30 mm s instalační částí)
