XtendLan Interliever s cirkulátorem, obousměrný přenos dvou vlnových délek po jednom vlákně, 1310 a 1330 nm, LC
Kód: NETXTE2802Detailní popis produktu

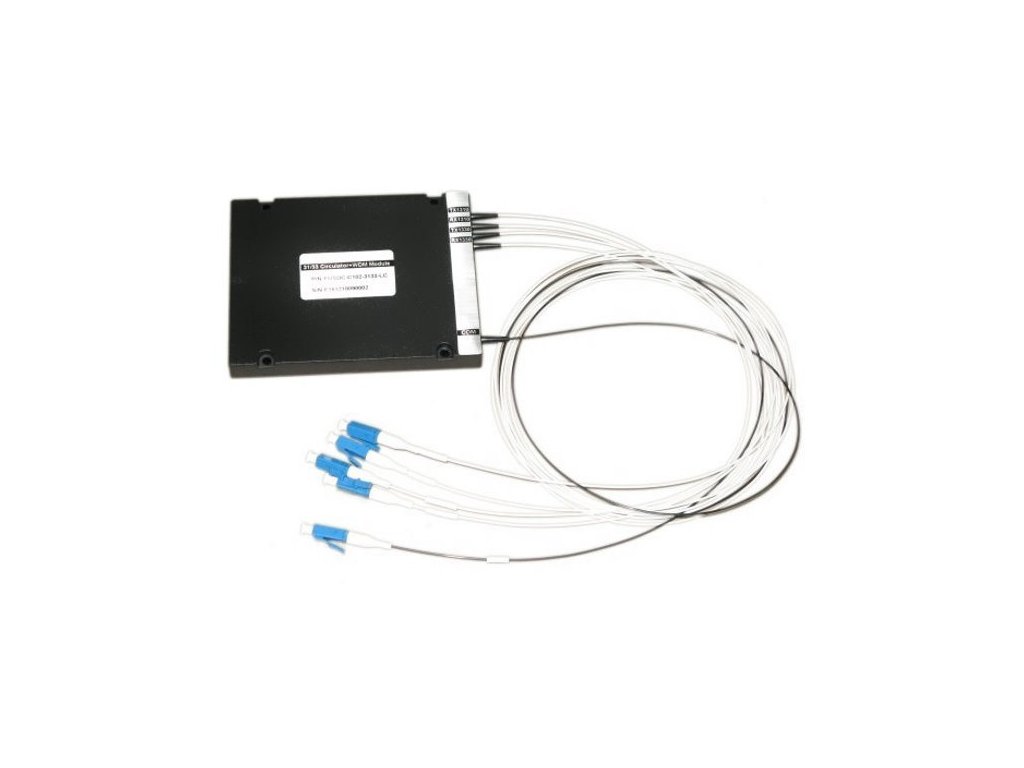

XtendLan FOSDC-C102-3133-LCOptický interliever s LC konektory pro vlnovou délku 1310 a 1330 nm, který dovoluje přenos dvou vlnových délek po jediném vlákně oběma směry.
WDM systémy dovolují přenos dvou vlnových délek po jednom vlákně, ale každá vlnová délka pouze v jednom směru. Tato sestava dovoluje přenos v obou směrech, a tím je umožněno použít běžné dvouportové optické moduly ve vlnovém rastru CWDM, tj. mající jeden port vysílací a druhý přijímací.
Interlievery jsou s výhodou užívány tam, kde je třeba zvýšit přenosovou kapacitu v rámci volných či přidělených vlnových délek. Interliever s cirkulátory dovoluje snadné přidání vlnové délky k již používané. Např. vlnová délka 1310 nm je nejčastěji nasazovaná v 1 Gb/s a 10 Gb/s přenosech, neboť nejčastěji instalovaná singlemode vlákna kategorie G.652 jsou konstruována tak, aby měla nulovou chromatickou disperzi na této vlnové délce. Ta je limitující pro dosah zvláště u 10 Gb/s spojů, a proto je výhodné přikoupit modul na vlnové délce 1330 nm a zdvojnásobit přenosovou kapacitu s užitím tohoto interlieveru.
Modul rozbočovače je vyroben s vlákny v trubičce 0,9 mm pro intenzivní instalaci v rozvaděčích. Doporučujeme jeho instalaci v ochranném krytu (libovolném) neboť riziko zlomení vlákna při manipulacích v rozvaděčích je vysoké. Pokud požadujete modul k volné instalaci objednejte si modul s vývody v izolaci 2 nebo 3 mm.
Jiné vlnové délky specifikujte při objednání.
Při požadavku na instalaci v 19" rozbočovači zvolte typ adaptérů a skříň. Nejčastěji je volena 1U 19" skříň s adaptéry typu duplexní LC-LC.
ZÁKLADNÍ SPECIFIKACE
Porty: 1x common (simplexní), 2x duplexní port (rozlišení TX a RX)
Kabelové výstupy: délka 1 m, LC/PC konektory
Krok kanálů: 20 nm
Kanály: 1310 a 1330 nm (uživatel může zadat jiné vlnové délky)
Útlum vložením: 2 dB
Rovnoměrnost útlumu ve specifikovaných pásmech: 0,5 dB
Izolace sousedních kanálů: min. 30 dB
Izolace nesousedních kanálů: min. 40 dB
Směrovost: 45 dB
Polarizačně závislý útlum: 0,1 dB
Odraz: méně než 50 dB
Doplňkové parametry
Kategorie: | Interlievery |
---|---|
Hmotnost: | 0.081 kg |
