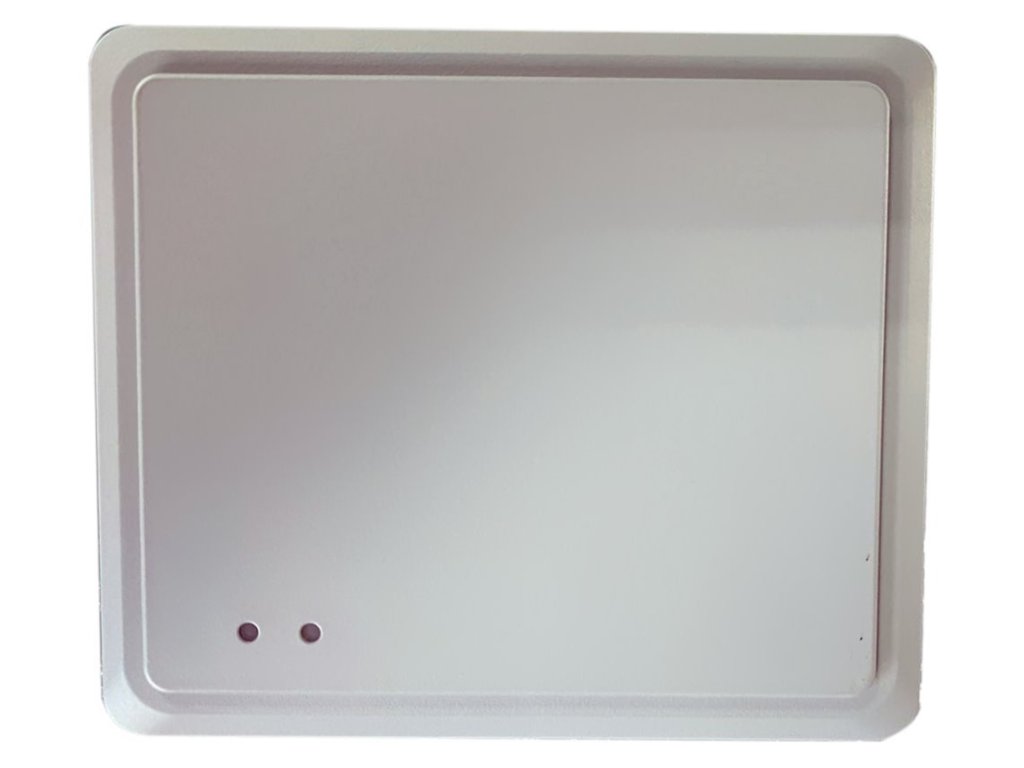

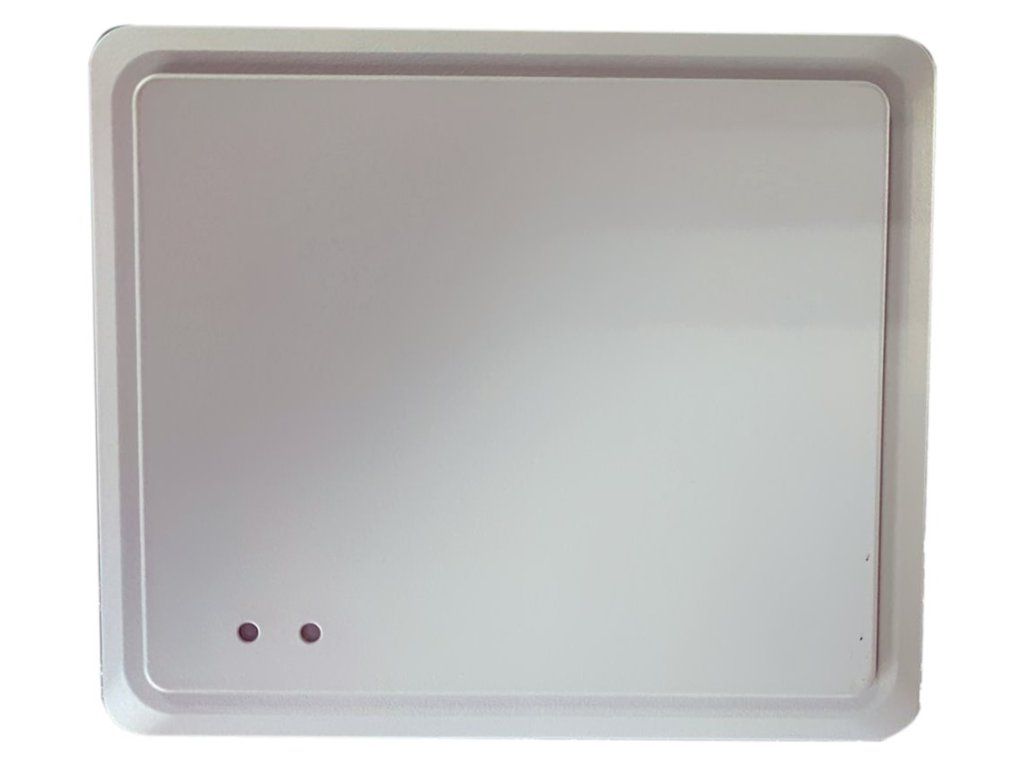

XtendLan XL-TSR20 rychlostní radar 5~200km/h, 24GHz, do 250m, RS232/485

Detailní popis produktu

Zařízení slouží pro měření rychlosti pohybu vozidel pomocí mikrovlnného záření velmi malého výkonu. Poskytuje informaci o rychlosti s přesností 5 cm/s (do rychlosti 200 km/h).
Radar měří rychlost v obou směrech, můžete ale zvolit, že chcete vyhodnocovat jen v jednom směru pohybu. Radar nelze vizuálně odlišit od Wi-Fi antény a nemá žádné pohyblivé části.

Radar je typicky připojen k návaznému systému, který jím zasílaná data zobrazuje, archivuje nebo jinak zpracovává. Rozhraním radaru je sériová linka RS-232 a RS-485. Komunikační protokol je velmi jednoduchý a snadný na zpracování.

Zařízení je kompletně integrované s anténou a tvoří nedělitelný celek.

Typicky jej použijete jako přesné rychlostní čidlo pro LED panel s upozorněním řidičů na rychlostní limit. Radar můžete umístit vzdáleně od zobrazovače.
Další typickou aplikací je zasílání údajů na připojený počítač, který je následně vkládá do vodoznaku snímající kamery. Pokud je kamera s rozpoznáváním SPZ (ANPR) kombinují informace o rychlosti a SPZ do videa kamery a archivují se.

Radar lze instalovat v horizontální nebo vertikální poloze. V horizontální instalaci má velmi úzký směrový paprsek (6,7°) a ve vertikální je paprsek relativně široký (28°).

Rychlost měří radar pomocí Dopplerova jevu a měření je tak velmi přesné! Radar lze využít i pro měření rychlosti cyklistů, případně chodců. Jeho funkčnost je nezávislá od materiálu, z něhož jsou objekty, které se v jeho detekční výseči pohybují.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:

• Frekvenčně modulovaný radar se spojitou vlnou (FMCW)
• Vysílací kmitočet: 24,15 GHz (+/- 40 MHz)
• Vysílací výkon: 20 dBm
• Doporučený detekční dosah: vozidla min. 15m, max. 250m
• Rychlost vyhodnocení: nastavitelná v rozsahu 50-2000 ms
• Horizontální úhel detekce: 7°
• Vertikální úhel detekce: 28°
• Přesnost stanovení rychlosti: typicky +/- 5 cm/s, maximální chyba +/- 1 km/h
• Rozhraní: RS-232, RS-485, 1x alarm (NO)
• Konfigurační aplikace pro Windows součástí
• Kompletní popis sériového protokolu pro integraci do vlastních projektů
• Doba startu radaru: 30s od přivedení napájení
• Certifikováno v EU a v souladu s VO-R/10/12.2019-9 (využívání rádiových kmitočtů a k provozování zařízení krátkého dosahu)

Fyzické vlastnosti:

• Pracovní teplota: -40 až +75 °C, zařízení je vodotěsné, krytí IP66

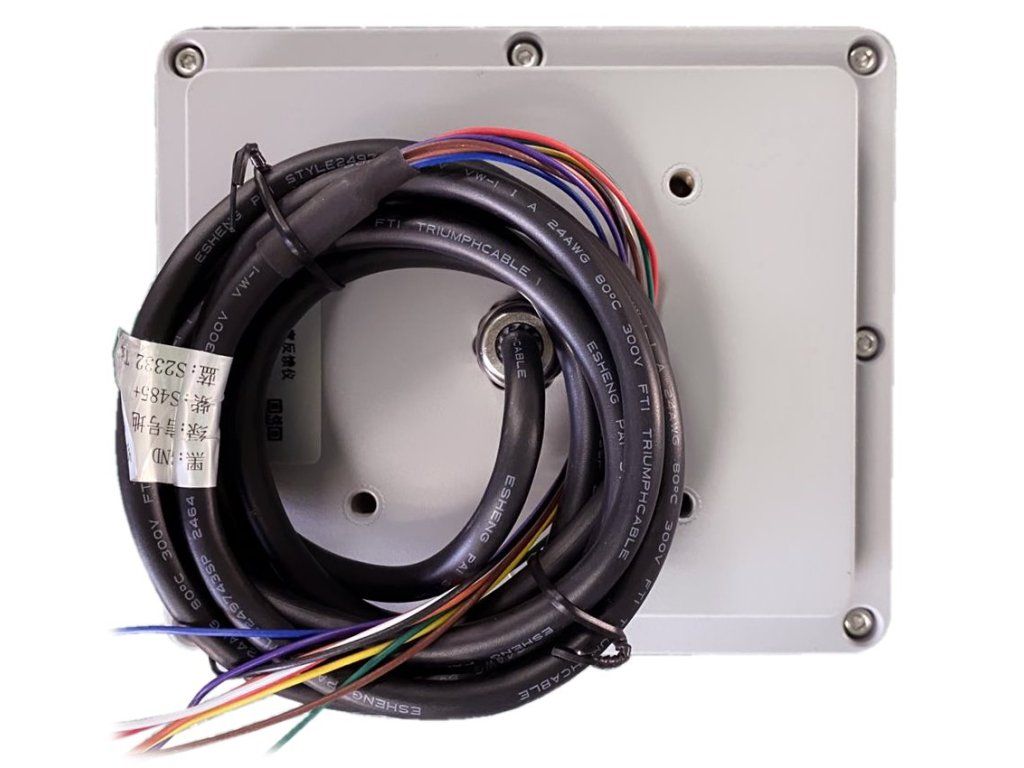

• Napájení: externí adaptér DC 12 V (povolený rozsah DC 9-16 V), kabelový vývod, příkon 1,6 W
• Chráněno proti zkratu na signalizačních vodičích
• Chráněno proti přepólování
• Bez pohyblivých částí (zařízení neobsahuje ventilátor)
• Rozměry: 147 x 137 x 35 mm
• Hmotnost: 1,0 kg
