Planet Průmyslový EtherCAT konvertor RJ45/SFP, kit TX+RX

Detailní popis produktu

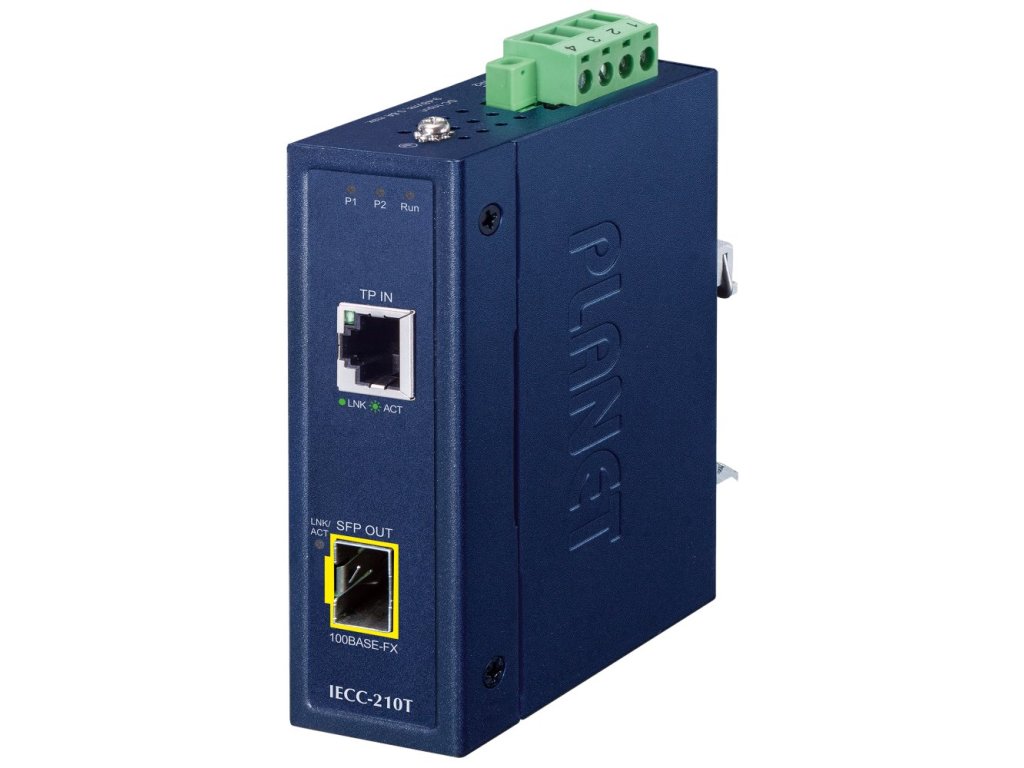

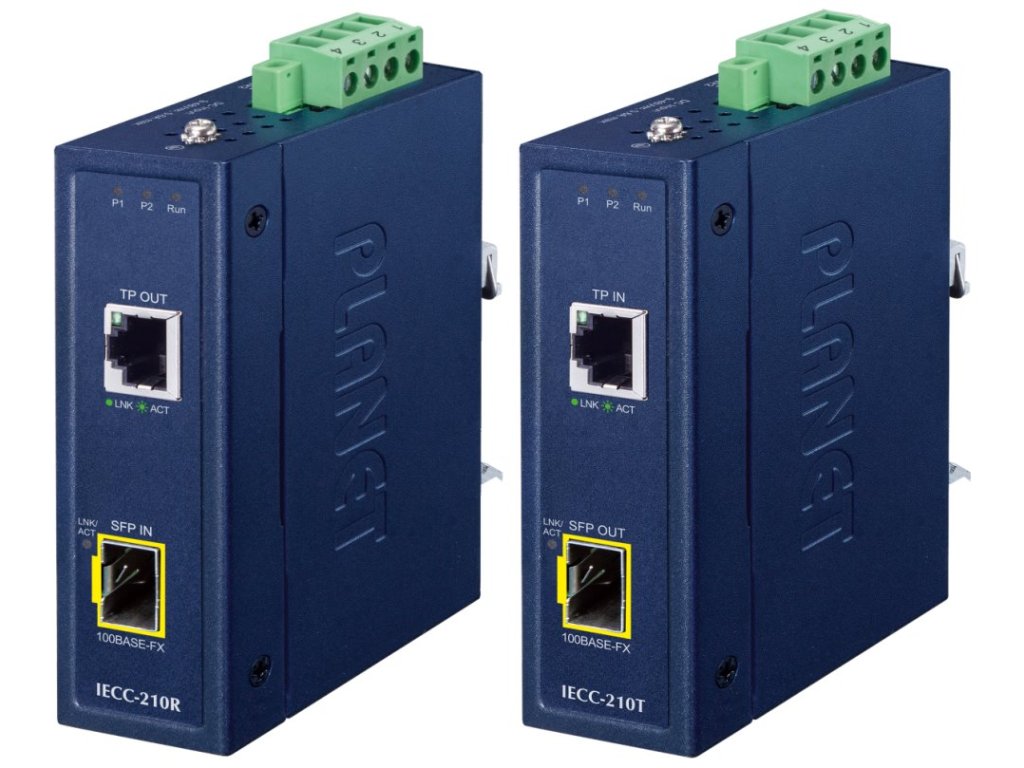

Sada průmyslových konvertorů IECC-210T a IECC-210R umožňuje prodloužit komunikační vzdálenost v rámci EtherCAT sítě až na 60 km. IECC-210T slouží jako konvertor z metalického vedení na optické vlákno, zatímco IECC-210R převádí signál z optického vlákna na metalické vedení. Komunikace po IP protokolu ve spojení s protokolem EtherCAT je využívána v automatizaci a ovládání zařízení v reálném čase. Duální napájecí vstup zvyšuje spolehlivost a provozuschopnost celého systému.

Zařízení pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy, umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak je vhodný pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace). Instalace na zeď (montážní díl je součástí) nebo na DIN lištu.

ZÁKLADNÍ SPECIFIKACE

Obsah sady:

• 1× IECC-210T vysílač (TX)
• 1× IECC-210R přijímač (RX)
• 2× sada pro montáž na stěnu
• 2× záslepka SFP slotu
• 2× záslepka RJ-45 portu

Síťové vlastnosti:

• 1× rozhraní 100BASE-TX RJ-45
• 1× rozhraní 100BASE-FX SFP
• LED indikace stavu vstupů
• 9–48 V DC vstupní napětí
• EtherCAT Distributed Clock (DC) režim
• Ověřeno testovacím nástrojem EtherCAT

Fyzické vlastnosti:

Porty: 1× RJ-45 100BASE-TX, 1× 100BASE-FX SFP
Podpora EtherCAT: ano
Krytí: IP30, kovová skříň
Napájení: duální (2× 2pin), 9–48 V DC externí zdroj (není součástí balení), příkon max. 1,92 W
Provozní teplota: –40 °C až +75 °C, vlhkost 5–95 %
Rozměry: 104 × 70 × 33 mm

Průmyslové vlastnosti:
zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části
zařízení je odolné proti vibracím (IEC-60068-2-6)
zařízení je odolné proti přetížení krátkodobému zrychlení 50 g, dlouhodobému 4 g, (IEC-60068-2-27)
elektrická bezpečnost dle CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálních zařízení

EMC požadavky na odolnost (EMS) :
ČSN EN 55024 A1:2015 - Zařízení informační techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálních zařízení
ČSN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyzařované vysokofrekvenční elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rychlé elektrické přechodné jevy/skupiny impulzů EFT
ČSN EN 61000-4-5:2014 - Rázový impuls a přepětí
ČSN EN 61000-4-6:2013 - Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli
ČSN EN 61000-4-8:2009 - Magnetické pole síťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napětí, krátká přerušení a pomalé změny napětí
